Poolautomaatne mustusepüüdur/mustuseeraldaja

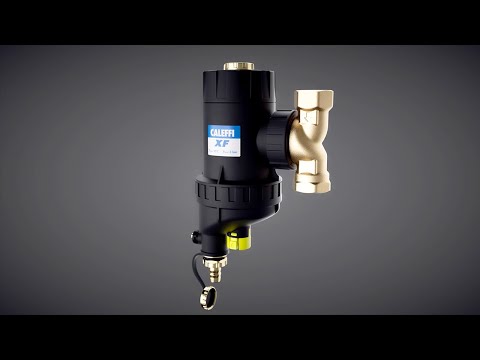

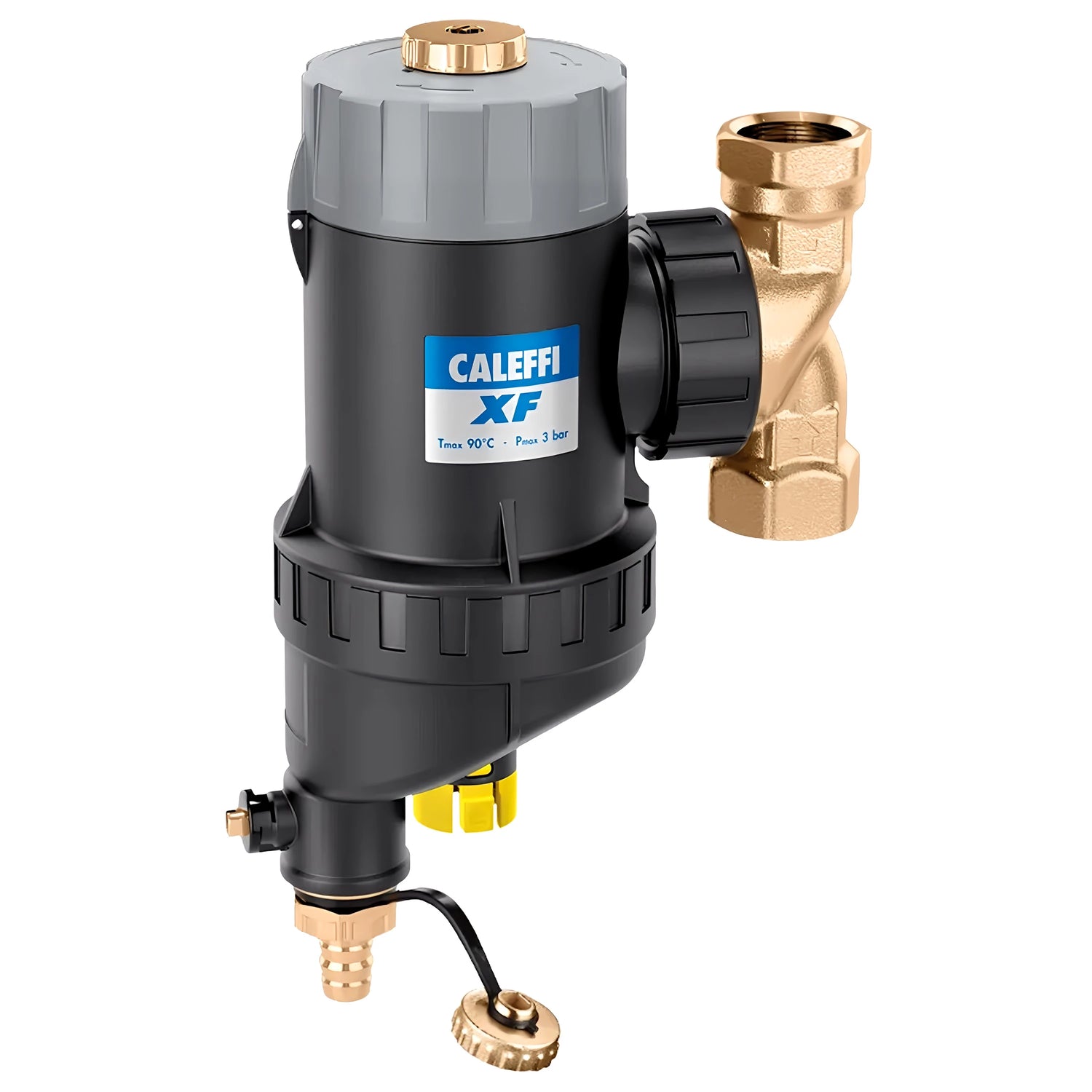

CALEFFI XF – Isepuhastuv, poolautomaatne mustuse- ja settepüüdja

funktsioon

CALEFFI XF eemaldab saasteained esimese voolu ajal, kaitstes seeläbi pidevalt generaatoreid ja seadmeid hüdraulikaringluses sette eest. Süsteem töötab kolmes etapis: esialgne eraldussõel, keskne magnet ja mustuselõks väljundis, mis eraldavad tõhusalt tahked ained ja magnetilised osakesed.

Tänu suurtele filtripindadele ja eraldi eeleraldusele on mustuse püüdva kanga ummistumise oht minimeeritud. Seade on pööratav ja seda saab paigaldada nii horisontaalsetesse kui ka vertikaalsetesse torujuhtmetesse.

Ehitus ja materjalid

Korpus on valmistatud PA66G30-st, ülemine sulgur ja õhutuskruvi on messingist EN 12164 C.W617Toodetud N. Muude komponentide hulka kuuluvad messingist T-liitmik EN 1982 CB 753S, PA66-st valmistatud sisemised elemendid ja harjad ning EPDM-tihendid.

Jõudlus ja töötingimused

CALEFFI XF on loodud vee ja glükoolilahuste jaoks, mille glükoolisisaldus on maksimaalselt 30%. Maksimaalne töörõhk on 3 baari ja temperatuurivahemik on 0–90 °C. Sõela võrgusilma suurus on 160 μm ja magnetilist varjestust tagavad kolm magnetit, mille igaühe magnetiline jõud on 0,475 T.

Järgmistes versioonides on korpuse maht [väärtus]. 1" ja 1 1/4" 0,53 liitrit, versioonis 1 1/2" 0,6 liitrit.

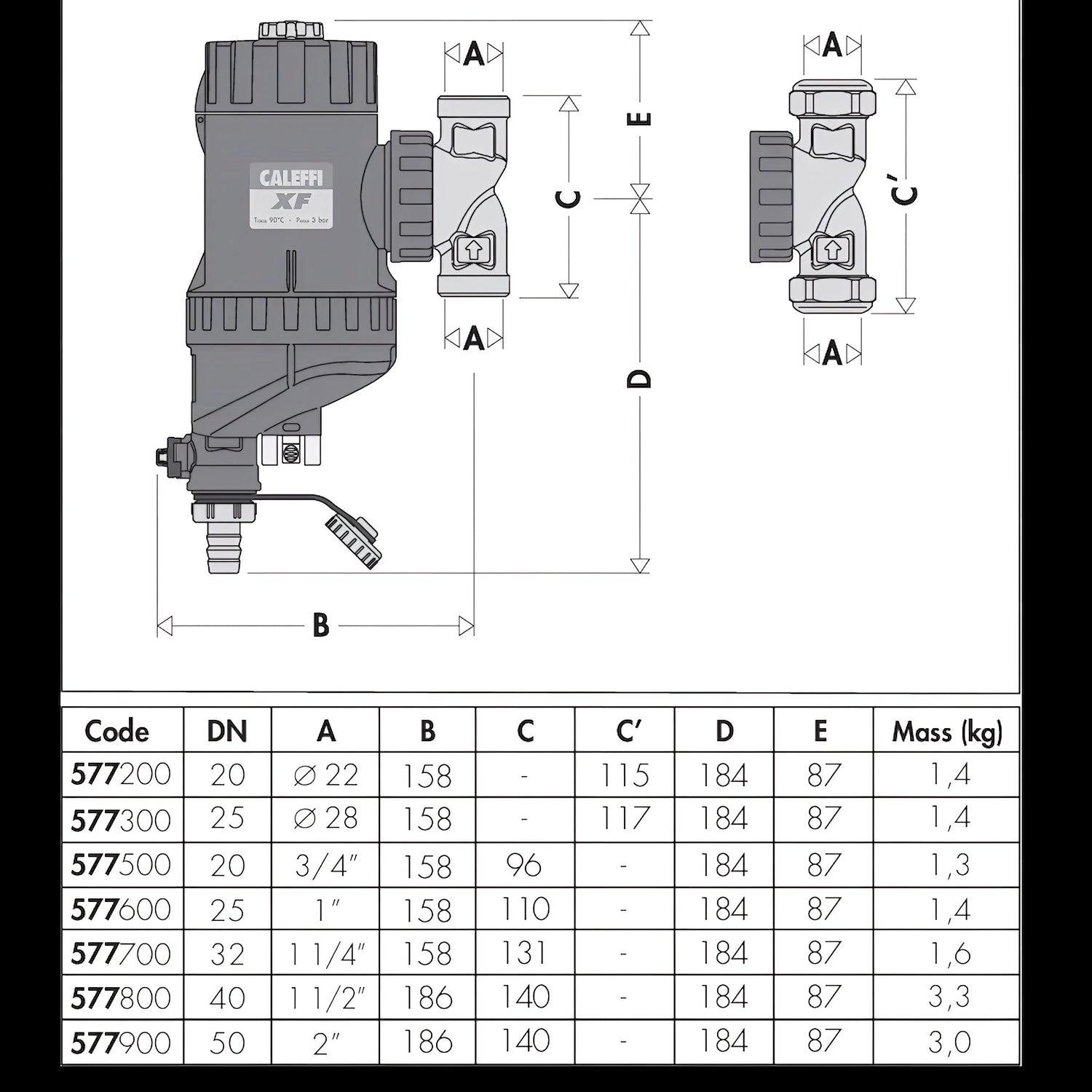

Korpuste suurused

Mustusepüüdja ​​on saadaval järgmistes ühendusmõõtudes 1", 1 1/4" ja 1 1/2" saadaval ja seetõttu kasutatav erinevate torusüsteemide ja voolukiiruste jaoks.

Kokkupanek ja hooldus

Pööratav disain võimaldab paindlikku paigaldamist nii horisontaalsetesse kui ka vertikaalsetesse torudesse. Hooldust saab teha süsteemi välja lülitamata: sisemised puhastusharjad võimaldavad poolautomaatset puhastust ja vähendavad seisakuid.

Eelsepareerimise eraldamise ja puhastusfunktsioonide lisamisega vähendatakse käsitsi sekkumiseks vajalikku pingutust ja ummistunud sõelte tõttu tekkida võivate rikete ohtu.

Eelised ja rakendusvaldkonnad

CALEFFI XF pakub usaldusväärset kaitset mustuse ja magnetiliste osakeste eest, pikendab soojusgeneraatorite, pumpade ja ventiilide kasutusiga ning vähendab hoolduskulusid. See sobib eriti hästi kütte- ja jahutussüsteemidele ning teistele suletud veeringlustele.

Mehaanilise ja magnetilise eraldamise kombinatsioon ning võimalus käivitada seade ilma seiskamiseta muudab seadme ökonoomseks lahenduseks tänapäevasele hoonetehnoloogiale.

Tehnilised andmed

materjal

• Korpus: PA66G30
• Ülemine sulgur: messing EN 12164 CW617N
• Ventilatsioonikruvi: messing EN 12164 CW617N
• T-liitmiku mutter (versioon) 1" ja 1 1/4"): PPSG40
• T-kujulise osa mutter (versioon 1 1/2"): Messing EN 12420 CW617N
• T-liitmik: messing EN 1982 CB 753S
• Sisemised elemendid: PA66
• Tihendid: EPDM
• Sisemised harjad: PA66

Jõudlus

• Töökeskkond: vesi, glükoolilahused
• Maksimaalne glükoolisisaldus: 30%
• Maksimaalne töörõhk: 3 baari
• Töötemperatuuri vahemik: 0–90 °C
• Keha sisu (teostus) 1" ja 1 1/4"): 0,53 liitrit
• Korpuse sisu (versioon 1 1/)2"): 0,6 liitrit
• Mustusepüüdja ​​võrgusilma suurus: 160 μm
• Magnetiline tugevus: 3 x 0,475 T

Eluase

• 1", 1 1/4" või 1 1/2"
