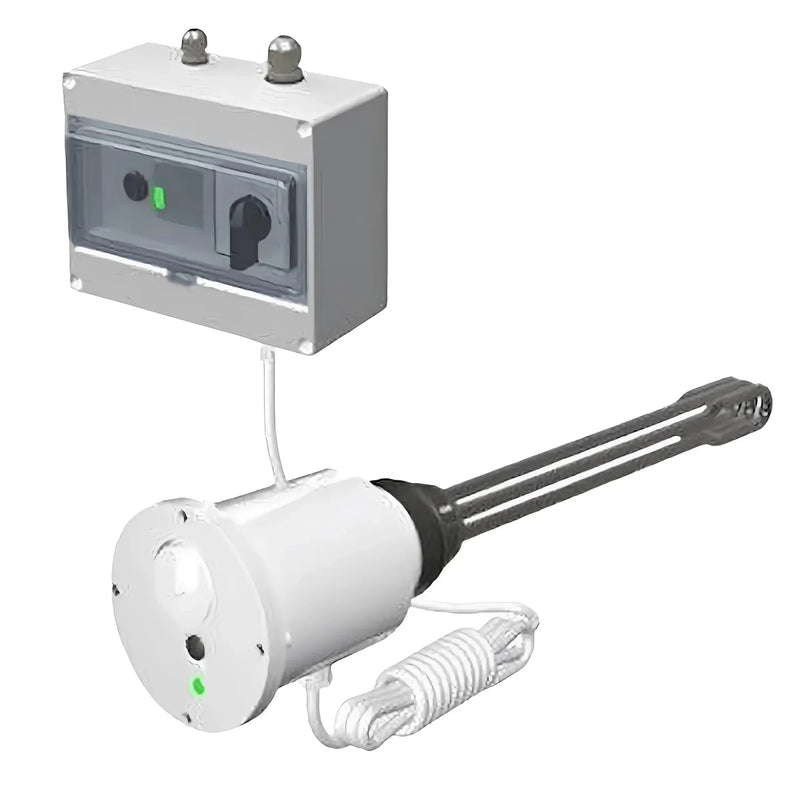

Cartuchos de aquecimento EJK maxi MR ST – O complemento perfeito para sistemas de aquecimento e fotovoltaicos.

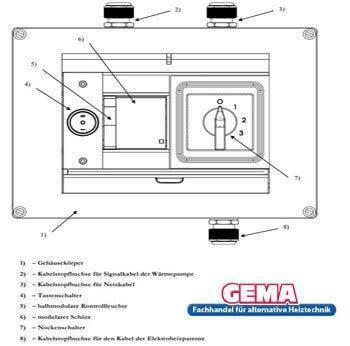

A série de cartuchos de aquecimento EJK maxi MR ST combina funcionalidade, eficiência e flexibilidade. Esses dispositivos inovadores consistem em um potente elemento de aquecimento e um distribuidor elétrico que inclui um contator modular e um prático interruptor de came de 3 estágios. Isso os torna uma solução ideal para diversos sistemas de aquecimento, especialmente em combinação com sistemas fotovoltaicos e bombas de calor.
Contator modular para alimentação de energia flexível
Uma característica fundamental dos elementos de aquecimento é o contator modular integrado. Isso permite a conexão direta a fontes de energia externas, como bombas de calor. O sistema de controle automático da bomba de calor garante a regulação ideal do elemento de aquecimento para maximizar a eficiência e o consumo de energia. Essa solução inovadora possibilita o funcionamento contínuo em todo o sistema de aquecimento, sem a necessidade de intervenção manual adicional.

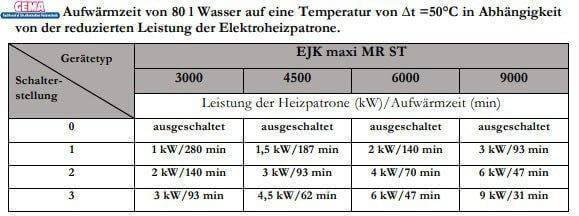

Interruptor de came de 3 estágios para controle individual de potência
O interruptor de came integrado de 3 estágios permite uma regulação fácil e flexível da potência de saída do elemento de aquecimento. Isso é particularmente útil quando as necessidades flutuam, como pode ocorrer ao usar um sistema fotovoltaico. O usuário pode ajustar manualmente a potência para reduzir o consumo de energia, melhorando assim a eficiência durante períodos de baixa incidência solar, como em dias nublados.

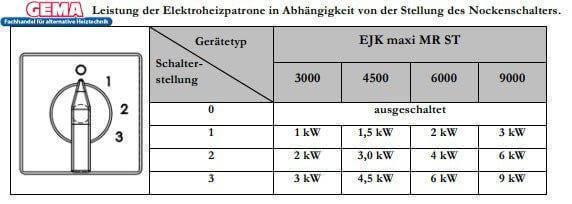

O interruptor de came permite ajustar o elemento de aquecimento para uma fração da sua potência máxima, o que não só economiza energia, como também leva em consideração o consumo de energia de outros eletrodomésticos.
Complemento perfeito para sistemas fotovoltaicos
Os cartuchos de aquecimento EJK maxi MR ST foram desenvolvidos especificamente para complementar os sistemas fotovoltaicos existentes. O ajuste manual de potência permite aos usuários otimizar o consumo da energia solar gerada e garantir que o excesso de eletricidade seja utilizado de forma eficiente. A flexibilidade do sistema possibilita otimizar a eficiência geral do sistema de aquecimento, reduzindo simultaneamente a dependência de fontes de energia externas.
Aplicações versáteis
Esses cartuchos de aquecimento são adequados para aquecer água em recipientes metálicos abertos e fechados, bem como em reservatórios de água quente sanitária esmaltados. Também podem ser usados sem problemas em tanques de acumulação sem revestimento interno. Um design resistente à corrosão, com ânodos de magnésio ou de corrente impressa, garante que o elemento de aquecimento suporte diferenças de potencial elétrico, assegurando assim uma longa vida útil.
Graças à sua versatilidade, os cartuchos de aquecimento da série EJK maxi MR ST também são utilizados nos módulos de aquecimento MDC da ZUG Elektromet e podem ser perfeitamente integrados em sistemas de aquecimento central.

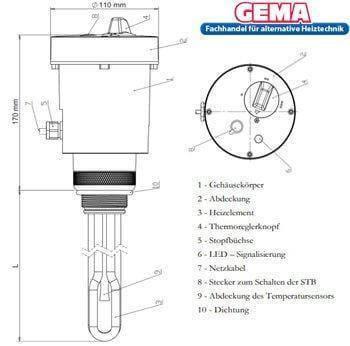

Materiais robustos e construção durável.
Os elementos de aquecimento dos aquecedores de cartucho estão alojados em uma cabeça metálica especialmente projetada e são feitos de ligas robustas de aço inoxidável. Esses materiais oferecem alta resistência à corrosão e ao desgaste, mesmo em contato com água de alimentação ou água de armazenamento. Um sistema de aterramento integrado garante a compatibilidade com sistemas de proteção catódica, proporcionando assim proteção duradoura tanto para o aquecedor de cartucho quanto para o tanque de armazenamento.
O design inovador desses cartuchos de aquecimento caracteriza-se por uma construção meticulosa que garante a proteção eletroquímica do sistema. Isso aumenta a resistência à corrosão e prolonga a vida útil dos ânodos de magnésio integrados.

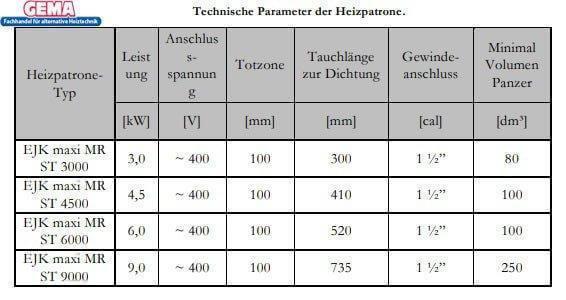

Dados técnicos do cartucho de aquecimento
- Potência: 9 kW
- Tensão de alimentação: 400 V
- Área não aquecida: 100 mm
- Comprimento de imersão para vedação: 735 mm
- Conexão roscada: 1 1/2"
- Volume mínimo de armazenamento: 250 dm³

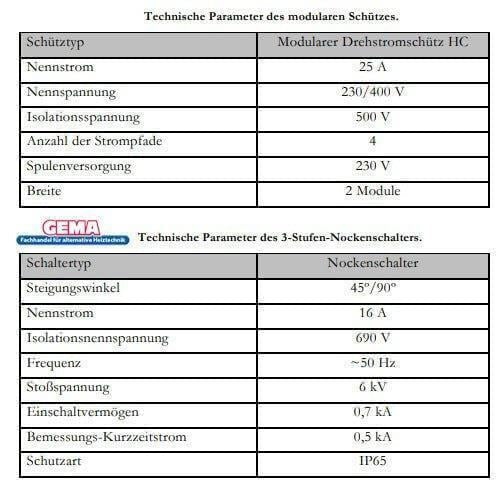

Dados técnicos do contator modular
- Corrente nominal: 25 A
- Tensão nominal: 234/400 V
- Tensão de isolamento: 500 V
- Número de caminhos atuais: 4
- Alimentação da bobina: 230 V
- Largura: 2 módulos
Especificações técnicas do interruptor de came de 3 estágios
- Ângulo de inclinação: 45°/90°
- Corrente nominal: 16 A
- Tensão de isolamento: 690 V
- Frequência: 50 Hz
- Tensão de impulso: 6 kV
- Capacidade de comutação: 0,7 kA
- Corrente nominal de curta duração: 0,5 kA
- Grau de proteção: IP65
Conclusão: Eficiência aliada à flexibilidade
A série de cartuchos de aquecimento EJK maxi MR ST oferece uma solução confiável, versátil e eficiente para aquecimento de água em uma ampla variedade de aplicações. Em combinação com sistemas fotovoltaicos e bombas de calor, permitem o uso otimizado de energias renováveis. Graças aos materiais robustos, recursos inovadores como a regulação de potência e seu design sofisticado, esses cartuchos de aquecimento representam um investimento em sustentabilidade e eficiência a longo prazo.
Escopo da entrega
- 1 elemento de aquecimento modular de 9 kW
- Instruções de montagem
