A MPM Wood Plus 14 é uma moderna caldeira de gaseificação de madeira com potência nominal de 14 kW para a combustão eficiente de lenha. Ela atende aos requisitos da Classe 5 de acordo com a norma PN-EN 303-5:2021-09, bem como à Diretiva Ecodesign, e alcança a classe de eficiência energética A+.
Ideal para residências unifamiliares e unidades comerciais menores com operação de armazenamento intermediário.

Destaques/Vantagens

⭐ Tecnologia de gaseificação de madeira – combustão eficiente e limpa de lenha
⭐ Classe de eficiência energética A+ (EEI 118) – emissões reduzidas e alta eficiência.
⭐ Classe 5 de acordo com a norma PN-EN 303-5:2021-09 – atende aos requisitos ambientais vigentes.
⭐ Câmara de enchimento grande (~52 dm³) – tempo de queima confortável de até aproximadamente 5 horas.
⭐ Operação possível em sistemas abertos ou fechados – implantação flexível.

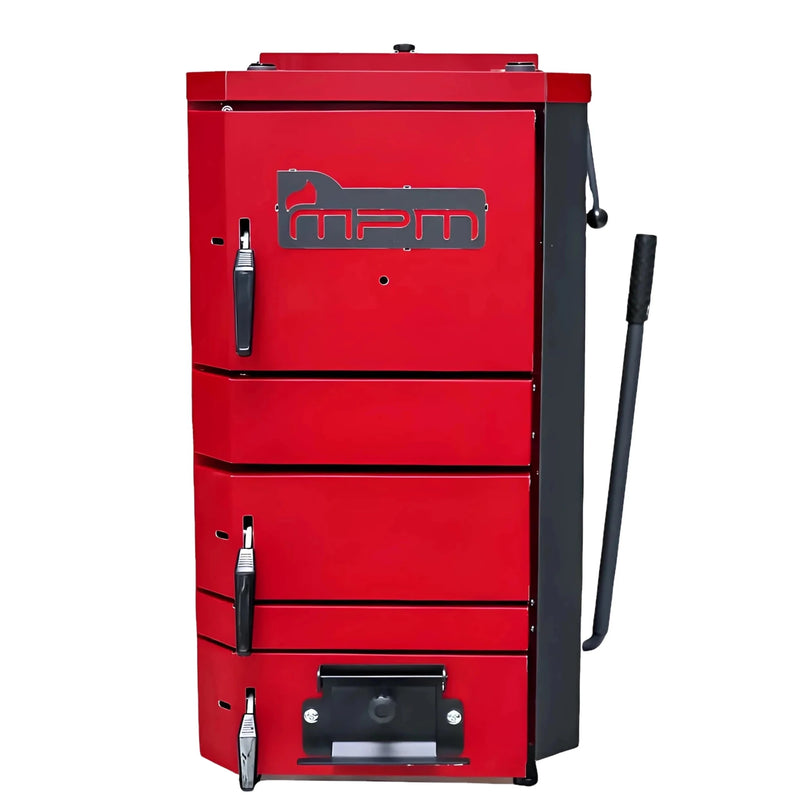

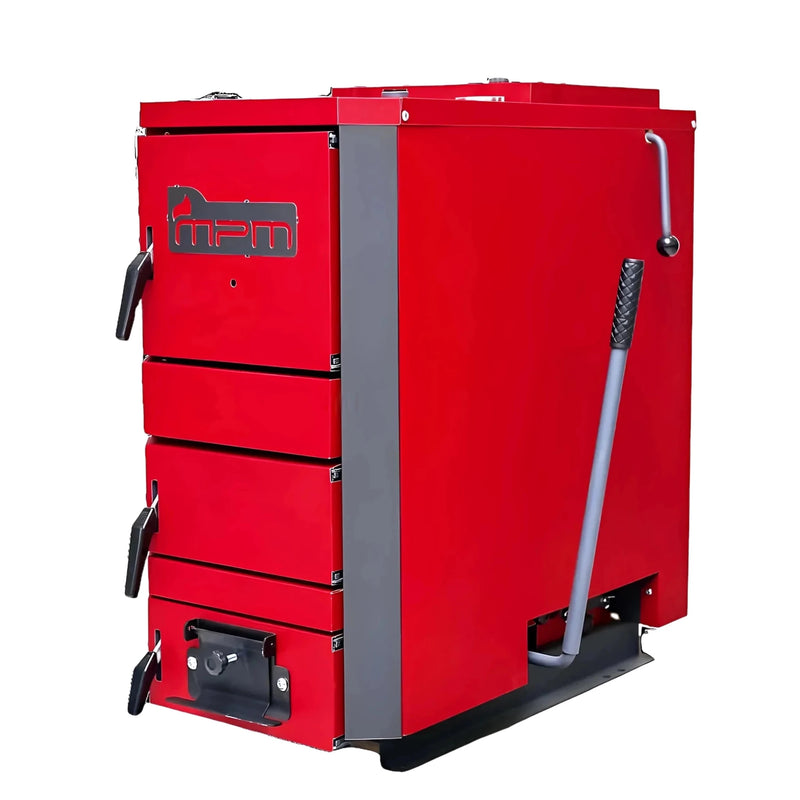

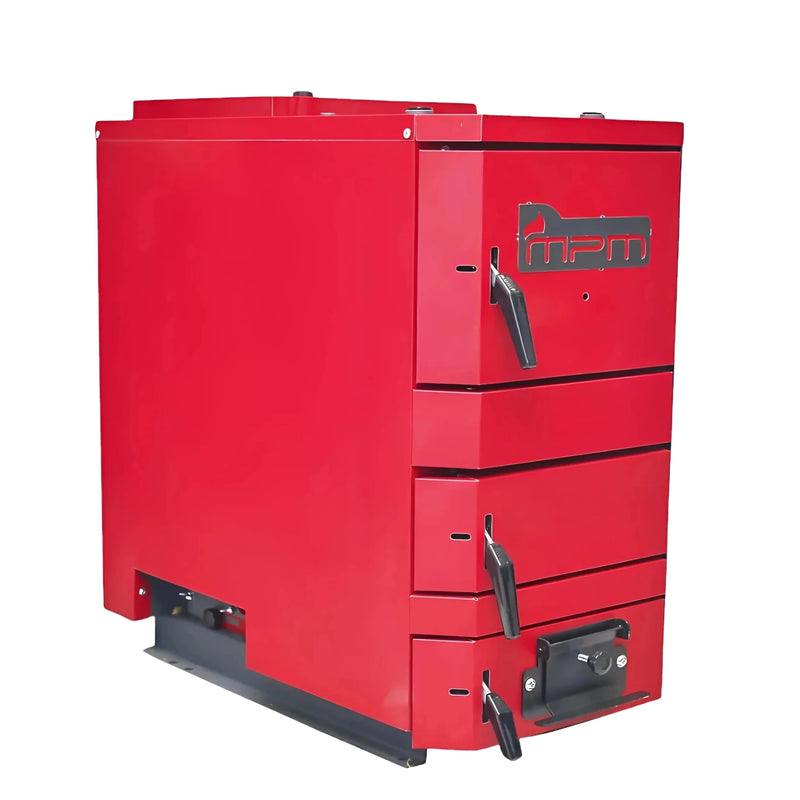

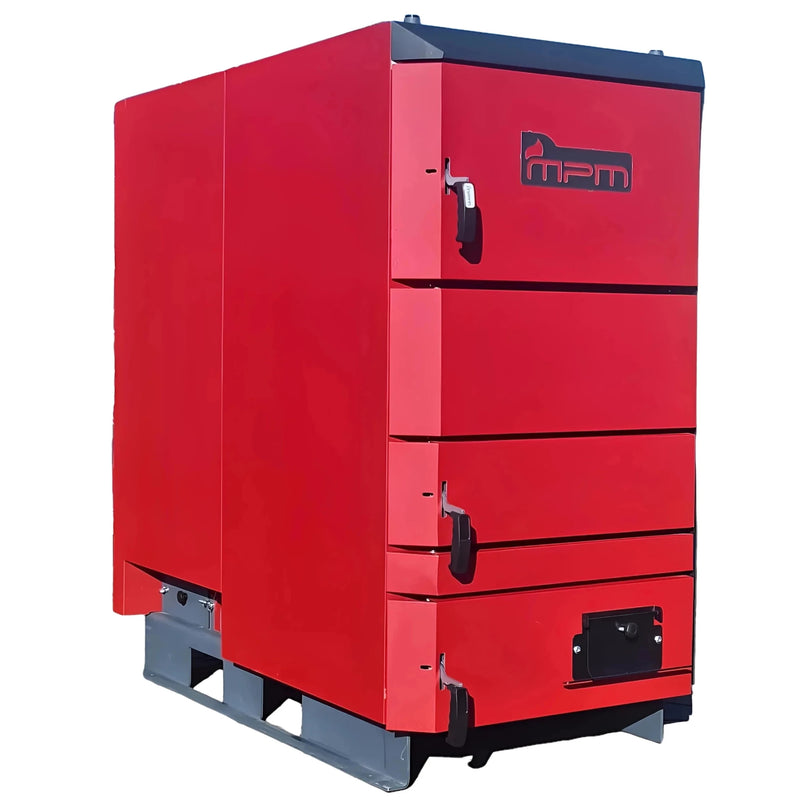

Caldeira de gaseificação de madeira MPM Wood Plus 14

Área de aplicação & Público-alvo

A MPM Wood Plus 14 é uma caldeira de gaseificação de madeira com reservatório de água e alimentação manual, para funcionamento com lenha (teor de umidade ≤ 25%). Ela foi projetada para sistemas de aquecimento abertos e fechados e é particularmente adequada para:

• casas unifamiliares

• propriedades residenciais menores

• Oficinas, pavilhões comerciais e empresas de serviços

A temperatura máxima de fluxo é de 90 °C a uma pressão operacional permitida de 1,5 bar.

A unidade foi projetada para uso exclusivo com um tanque de armazenamento intermediário. De acordo com a ficha técnica do produto, é necessário um volume mínimo de 800 litros para o tanque intermediário; tecnicamente, recomenda-se um volume entre 300 e 800 litros.

Benefícios diários

O princípio da gaseificação da madeira envolve a combustão em duas câmaras separadas: primeiro, a madeira é desgaseificada e, em seguida, os gases resultantes são queimados em uma câmara de combustão de cerâmica. Isso garante:

• combustão estável

• alto rendimento energético

• emissões reduzidas

• roteamento limpo de gases de escape

A grande câmara de carregamento, com um volume de aproximadamente 52 dm³, permite um tempo de queima de até aproximadamente 5 horas, com um consumo médio de combustível de cerca de 3,5 kg/h.

Tecnologia & equipamento

A caldeira é composta por chapas de aço soldadas com isolamento de lã mineral de 40 mm.

Principais características:

• queimador metal-cerâmico

• Grelha móvel de ferro fundido

• Canais de convecção vertical com unidade de turbilhonamento

• Controle mecânico de trens

• Termômetro na área superior da caldeira

• Luvas de conexão para fluxo e retorno (38,1 mm)

• Conexão da válvula DBV-1

• Conexão do escapamento na parte traseira

A tiragem necessária na chaminé é de aproximadamente 0,18 a 0,21 mbar.
Temperatura de retorno recomendada: no mínimo 55 °C.

Eficiência & Ambiente

O MPM Wood Plus 14 cumpre os requisitos do Regulamento (UE) 2015/1189 (Ecodesign) e atinge os seguintes resultados:

• Eficiência energética sazonal: 81%

• Classe de eficiência energética: A+

• Índice de Eficiência Energética (IEE): 118

• Eficiência na potência nominal: 83,7%

Valores de emissão para lenha com teor de umidade ≤ 25%:

• Poeira (PM): 13 mg/m³

• OGC: 16 mg/m³

• CO: 500 mg/m³

• NOx: 146 mg/m³

A caldeira está em conformidade com a classe 5 de acordo com a norma PN-EN 303-5:2021-09 e possui a marca CE (2023).

compatibilidade & Integração de sistemas

A caldeira de gaseificação de madeira serve para:

• Sistemas de aquecimento abertos de acordo com a norma PN-EN 12828

• sistemas fechados com vaso de expansão de membrana

• Válvula de segurança térmica DBV-1

• Aumento do fluxo de retorno (ex.: válvula misturadora de 3 ou 4 vias)

Uma temperatura de retorno de ≥ 55 °C é obrigatória para evitar corrosão e formação de alcatrão.

Dados técnicos

Escopo da entrega

• Caldeira MPM Wood Plus 14

• Manual do usuário

• Documentos de garantia

Acessórios/Recomendação (Venda cruzada)

Para um funcionamento em conformidade e de longa duração, recomendamos:

• Tanque de compensação com capacidade de 800 litros ou mais.

• Válvula de segurança térmica DBV-1

• Aumento da temperatura de retorno (válvula de mistura termostática 55 °C)

• Regulador de tiragem para a chaminé

• Chaminé de aço inoxidável resistente a ácidos

Tanques de compensação e grupos de segurança adequados podem ser encontrados em:
https://gemashop.de

Conjunto & Instruções de segurança

• Instalação realizada exclusivamente por empresa especializada qualificada.

• Utilize apenas lenha seca (≤ 25% de umidade).

• Temperatura de retorno de pelo menos 55 °C

• Nenhuma operação é possível sem um tanque de compensação.

• É proibida a queima de plástico, madeira tratada ou combustíveis líquidos.

A operação incorreta resultará na perda da garantia.

Perguntas frequentes

1. Quais combustíveis são permitidos?
Lenha com teor de umidade residual ≤ 25%. Outros combustíveis não são permitidos.

2. É obrigatório um tanque de armazenamento intermediário?
Sim. O funcionamento só é permitido com um tanque de compensação. De acordo com a ficha técnica do produto, o mínimo é de 800 litros.

3. A caldeira pode funcionar em sistema fechado?
Sim, com um vaso de expansão de diafragma, válvula de segurança e proteção térmica (ex.: DBV-1).

4. Qual é a classe de eficiência energética da caldeira?
Nota A+ com um EEI de 118.

5. Qual é a temperatura mínima de retorno necessária?
Temperatura mínima de 55 °C para evitar corrosão e formação de alcatrão.

6. Quais são os requisitos para a chaminé?
Seção transversal mínima de 180 x 180 mm ou Ø 178 mm, altura mínima de 7 m, tensão necessária de aproximadamente 0,20 mbar.

Conclusão

A caldeira de gaseificação de madeira MPM Wood Plus 14 é uma solução tecnicamente sofisticada para aquecimento eficiente com lenha. Com Classe 5, conformidade com o Ecodesign e classificação energética A+, oferece uma solução de aquecimento sustentável e de alto desempenho para sistemas de aquecimento modernos com armazenamento de energia.
