Sunex apkures loku kolektori – efektīva siltuma sadale jūsu apkures sistēmai

Produkta pārskats

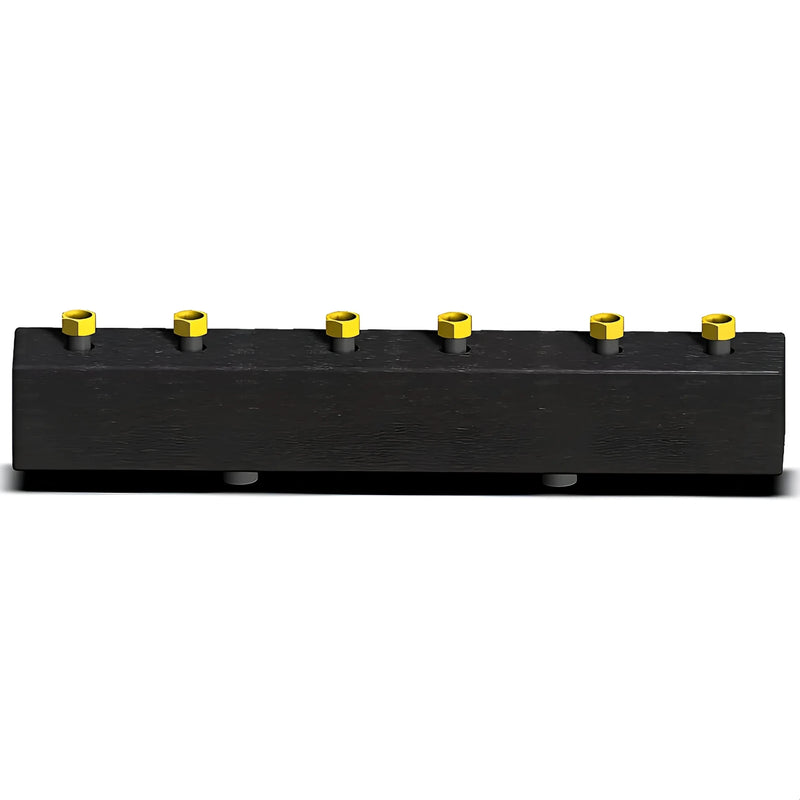

Sunex apkures loka kolektors ir īpaši izstrādāts centrālās apkures sistēmām ar radiatoriem, grīdas apsildi un maisīšanas sistēmām. Tas nodrošina drošu apkures ūdens sadali diviem vai trim neatkarīgiem lokiem, tādējādi piedāvājot elastīgas pielietojuma iespējas dzīvojamās un komerciālās ēkās.

Pieejams 2 kontūru DN20, 2 kontūru DN25, 3 kontūru DN20 un 3 kontūru DN25 versijās, kā arī versijā ar ārējo vītni (AG) vienkāršai pieslēgšanai. Izturīgā konstrukcija un augstas kvalitātes EPP izolācija nodrošina ilgstošu darbību un minimālus siltuma zudumus.

Pielietojuma jomas

Ideāli piemērots jaunbūvēm un renovācijai: Neatkarīgi no tā, vai tā ir grīdas apsilde vai radiatori, kolektors pielāgojas jūsu sistēmai un optimizē siltuma sadali. Jauktās sistēmās ar dažādām plūsmas temperatūrām tas izceļas, pateicoties precīzajai vadāmībai.

Sunex apkures loka kolektors nodrošina arī pastāvīgu komfortu komerciālās ēkās, piemēram, birojos, medicīnas praksēs un darbnīcās. Plašais variantu klāsts ļauj to pielāgot individuālām veiktspējas prasībām.

Būvniecība un materiāli

Kolektora pamatkorpuss ir izgatavots no augstas kvalitātes tērauda, ​​kas droši darbojas pat augstā temperatūrā un spiedienā. Uzgriežņi ir izgatavoti no misiņa un nodrošina korozijizturīgu savienojumu.

30 mm bieza EPP izolācija samazina siltuma zudumus un uzlabo sistēmas efektivitāti. M8 stiprinājums nodrošina vienkāršu un drošu montāžu pie sienas bez papildu kronšteiniem.

Tehnoloģija

Maksimālā darba temperatūra: 110 °C | Maksimālais darba spiediens: 6 bar. Jauda ir no 29 kW (ΔT = 20 K, 2 kontūri DN20) līdz 54 kW (ΔT = 20 K, 2/3 kontūri DN25).

Maksimālā plūsmas ātrums: 1,2 m³/h DN20 un 2,3 m³/h DN25. Izmēri atšķiras atkarībā no versijas no 193/137/552 mm līdz 193/140/862 mm (augstums/dziļums/platums), svars no 5,7 līdz 8,9 kg.

Montāža un pieslēgšana

Pateicoties skaidrajiem marķējumiem gan katla, gan apkures loka pusē, savienojumus var veikt ātri un bez kļūdām. Katla pusē ir ārējā vītne (AG). 1" vai AG 5/4" pieejams, apkures loka pusē pēc izvēles ar iekšējo vītni 1", IG 6/4" vai AG 1".

Komplektā iekļautie stiprinājuma elementi nodrošina ērtu uzstādīšanu pie sienas. Vienkārša piekļuve visiem savienojumiem atvieglo apkopi un tīrīšanu.

Priekšrocības īsumā

Sunex apkures kolektors apvieno izturīgu tērauda konstrukciju, korozijizturīgus misiņa uzgriežņus un efektīvu EPP izolāciju. Tas pārsteidz ar savu augsto veiktspēju, vienkāršo uzstādīšanu un elastīgām pieslēgšanas iespējām.

Lieliski piemērots mūsdienu apkures sistēmām, tas nodrošina uzticamu siltuma sadali, samazina enerģijas zudumus un palielina dzīves komfortu katrā ēkā.

Tehniskie dati

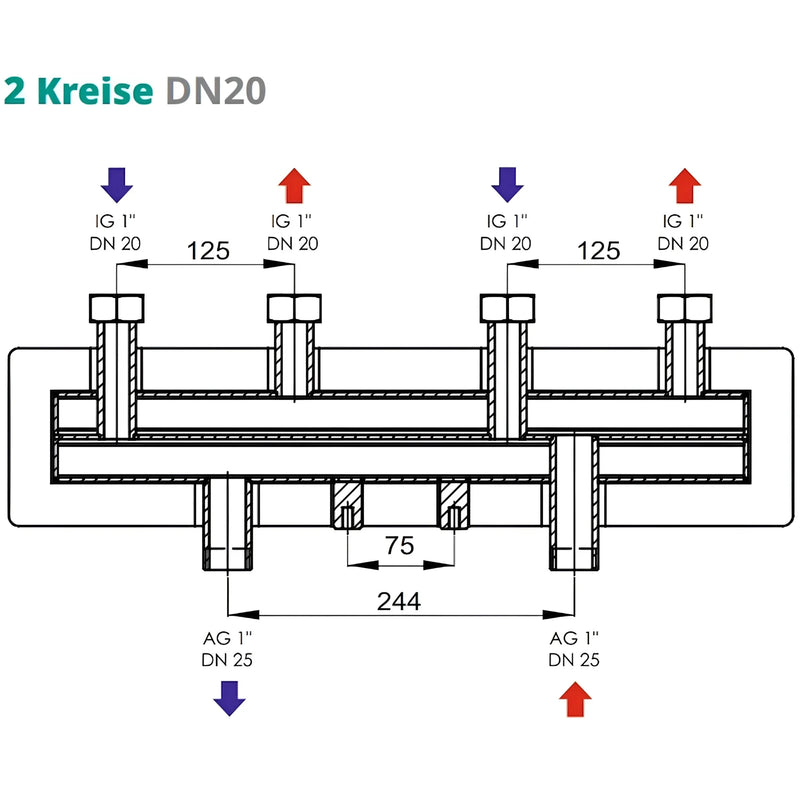

DN20 2 ķēdes

• Izplatītāja materiāls: tērauds
• Māte: Misiņš
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 193 x 137 x 552 mm
• Svars: 5,76 kg
• Maksimālā darba temperatūra: 110 °C
• Maksimālais darba spiediens: 6 bāri
• Maksimālā jauda: 29 kW
• Maksimālā plūsmas ātrums: 1,2 m3/h
• Pieslēgums katla pusē: 1" AG
• Pieslēgums apkures loka pusē: 1" IG

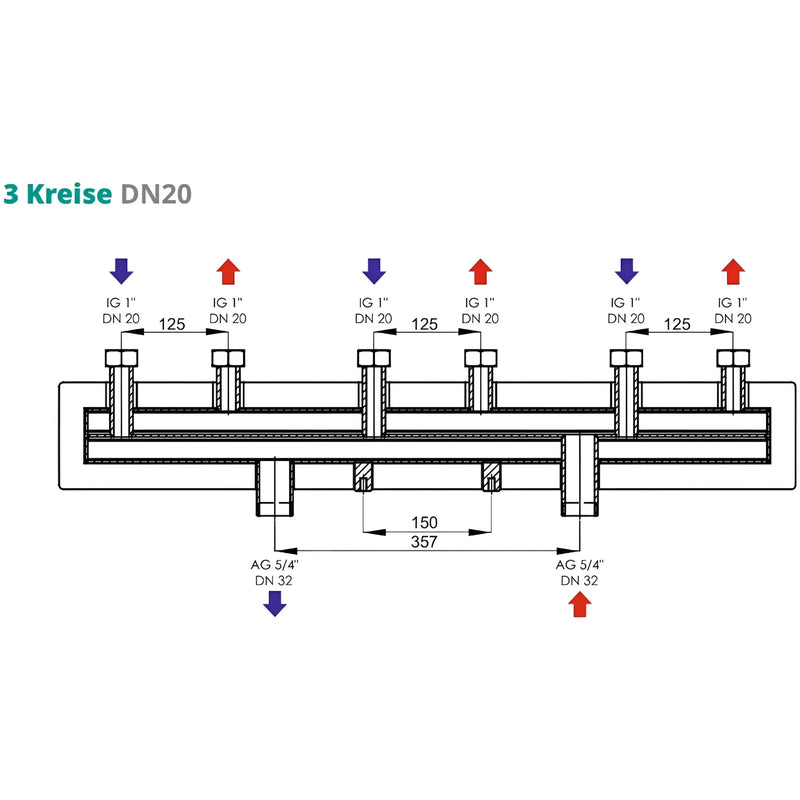

DN20 3 ķēdes

• Izplatītāja materiāls: tērauds
• Māte: Misiņš
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 193 x 140 x 862 mm
• Svars: 8,44 kg
• maks.Darba temperatūra: 110 °C
• Maksimālais darba spiediens: 6 bāri
• Maksimālā jauda: 54 kW
• Maksimālā plūsmas ātrums: 2,3 m³/h
• Katla puses pieslēgums: 5/4" AG
• Pieslēgums apkures loka pusē: 1" IG

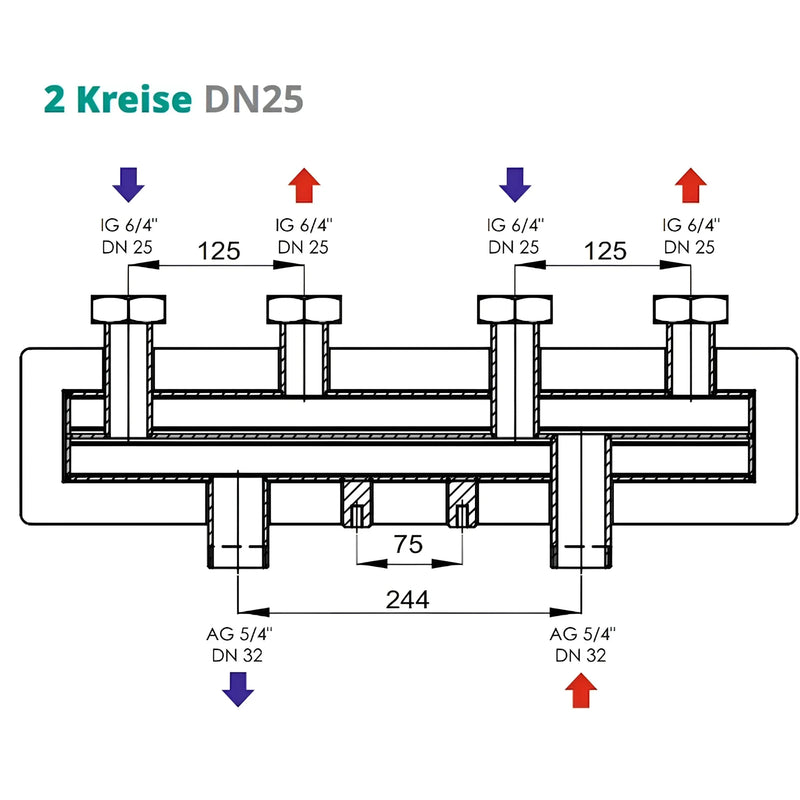

DN25 2 ķēdes

• Izplatītāja materiāls: tērauds
• Māte: Misiņš
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 193 x 137 x 552 mm
• Svars: 6,05 kg
• Maksimālā darba temperatūra: 110 °C
• Maksimālais darba spiediens: 6 bāri
• Maksimālā jauda: 54 kW
• Maksimālā plūsmas ātrums: 2,3 m³/h
• Katla puses pieslēgums: 5/4" AG
• Pieslēgums apkures loka pusē: 6/4" IG

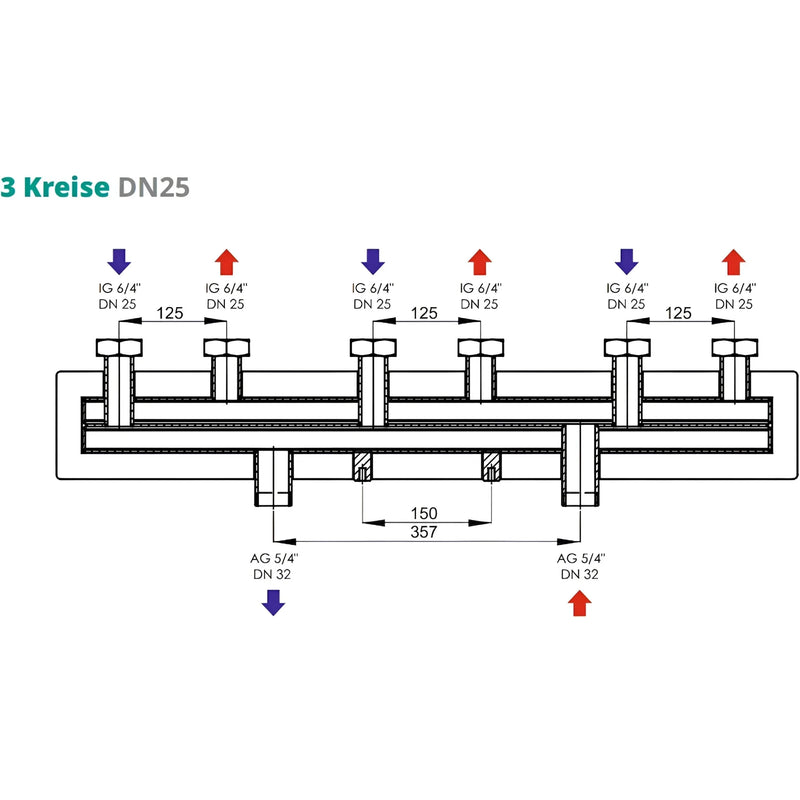

DN25 3 ķēdes

• Izplatītāja materiāls: tērauds
• Māte: Misiņš
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 193 x 140 x 862 mm
• Svars: 8,49 kg
• Maksimālā darba temperatūra: 110 °C
• Maksimālais darba spiediens: 6 bāri
• Maksimālā jauda: 54 kW
• Maksimālā plūsmas ātrums: 2,3 m³/h
• Katla puses pieslēgums: 5/4" AG
• Pieslēgums apkures loka pusē: 6/4" IG

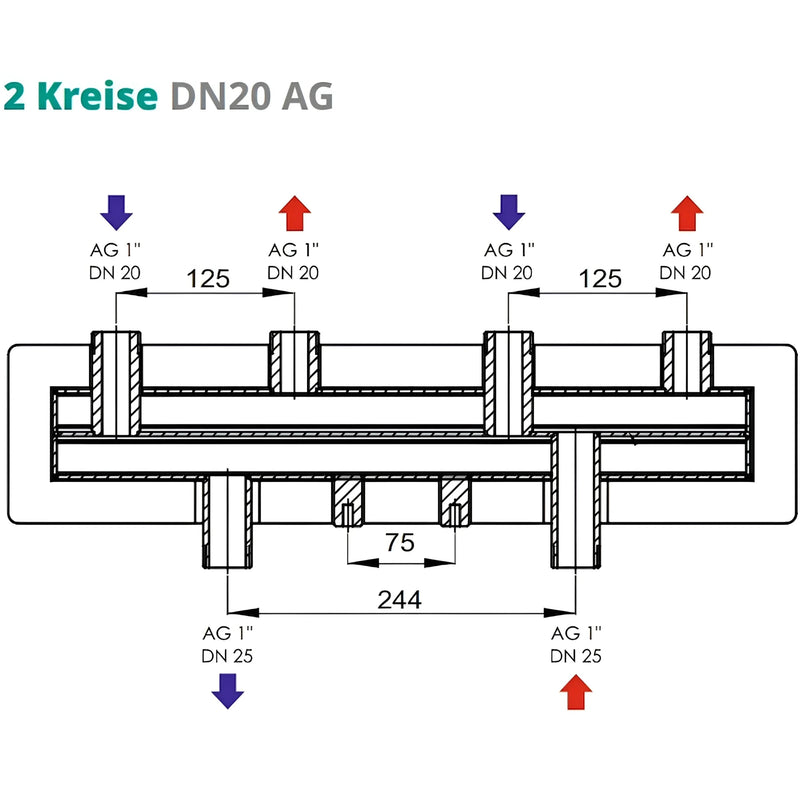

DN20 AG 2 ķēdes

• Izplatītāja materiāls: tērauds
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 170 x 140 x 552 mm
• Svars: 5,7 kg
• Maksimālā darba temperatūra: 110 °C
• Maksimālais darba spiediens: 6 bāri
• Maksimālā jauda: 29 kW
• Maksimālā plūsmas ātrums: 1,2 m3/h
• Pieslēgums katla pusē: 1" AG
• Pieslēgums apkures loka pusē: 1" IG

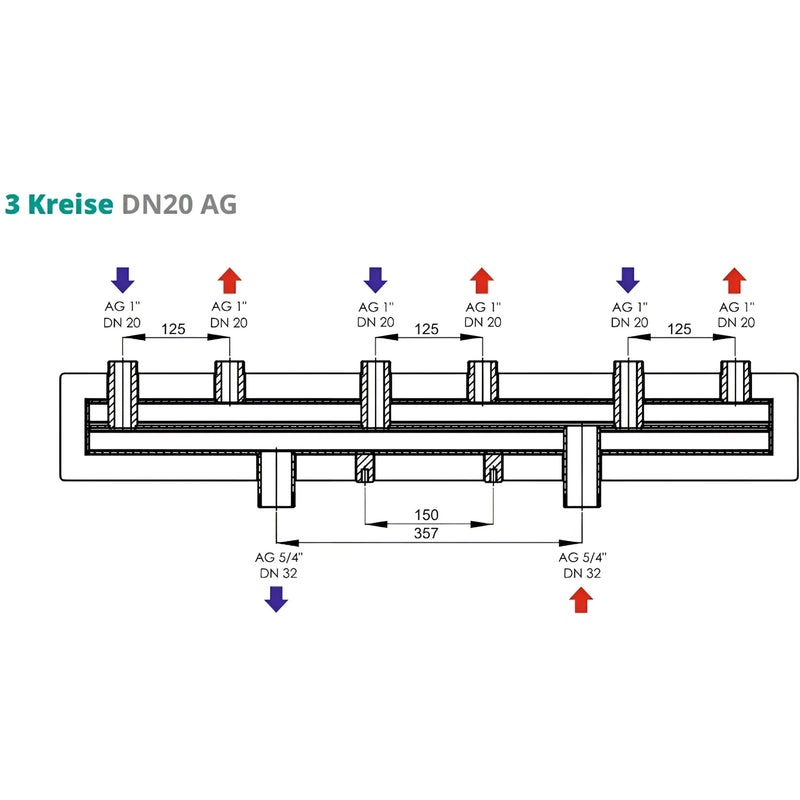

DN20 AG 3 ķēdes

• Izplatītāja materiāls: tērauds
• Izolācija: EPP 30 mm bieza
• Stiprinājums: M8
• Izmēri (augstums x dziļums x platums): 170 x 140 x 862 mm
• Svars: 8,9 kg
• Maksimālā darba temperatūra: 110 °C
• Maksimālais darba spiediens: 6 bāri
• Maksimālā jauda: 54 kW
• Maksimālā plūsmas ātrums: 2,3 m³/h
• Katla puses pieslēgums: 5/4" AG
• Pieslēgums apkures loka pusē: 1" IG

Piegādes apjoms

• Jūsu izvēlēts apkures loka sadalītājs
• Asambleja & Lietotāja rokasgrāmata

Lejupielādēt

• Datu lapa
