Distribuidor de circuito de aquecimento com grupo de bombas & Misturador de três vias
Visão geral do produto: Coletores de circuito de aquecimento

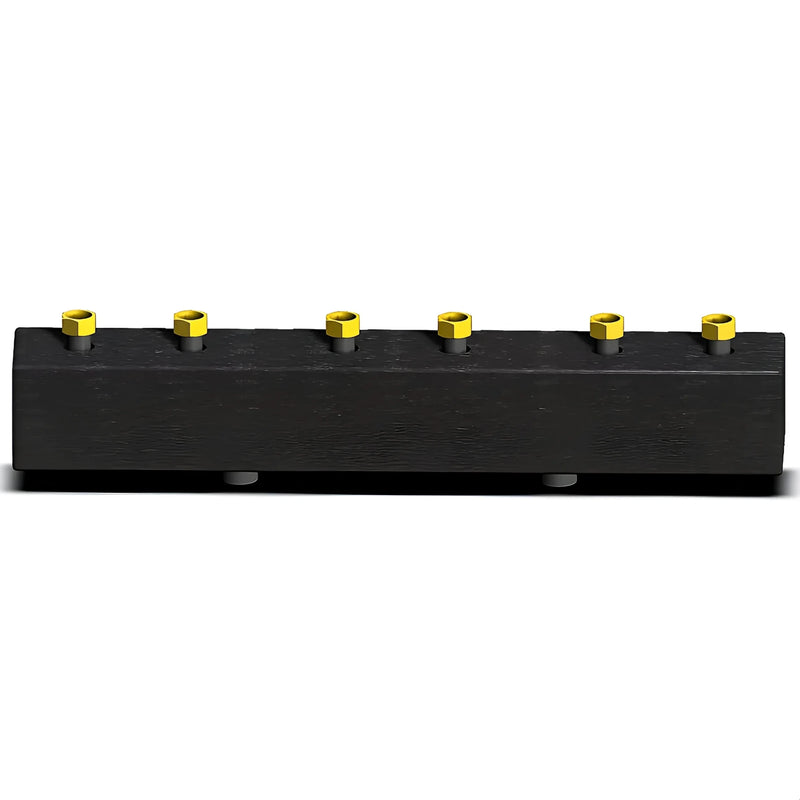

O coletor de circuito de aquecimento Sunex de alta qualidade combina uma construção robusta em aço com porcas de latão resistentes à corrosão e isolamento em EPP de 30 mm de espessura. Está disponível em versões para 2 ou 3 circuitos de aquecimento nos diâmetros DN20 e DN25 e oferece opções de conexão flexíveis com roscas macho ou fêmea.
Graças ao seu design compacto e à clara identificação dos lados da caldeira e do circuito de aquecimento, a instalação é simples e sem erros – ideal tanto para novas construções quanto para modernizações.
Áreas de aplicação
Seja aquecimento por piso radiante, radiadores ou um sistema híbrido, o coletor do circuito de aquecimento otimiza a distribuição de calor em edifícios residenciais, comerciais, escritórios ou oficinas. Especialmente em sistemas com temperaturas de fluxo variáveis, o controle preciso garante um alto nível de conforto.
Construção e materiais
O corpo do coletor, fabricado em aço de alta qualidade, proporciona um desempenho confiável mesmo em altas temperaturas e pressões. As porcas de latão garantem uma conexão durável e resistente à corrosão. O isolamento em EPP minimiza a perda de calor e aumenta a eficiência do seu sistema.
Os fixadores M8 permitem uma montagem segura na parede sem suportes adicionais, mantendo todas as conexões facilmente acessíveis.
Visão geral do produto Grupo de bombas

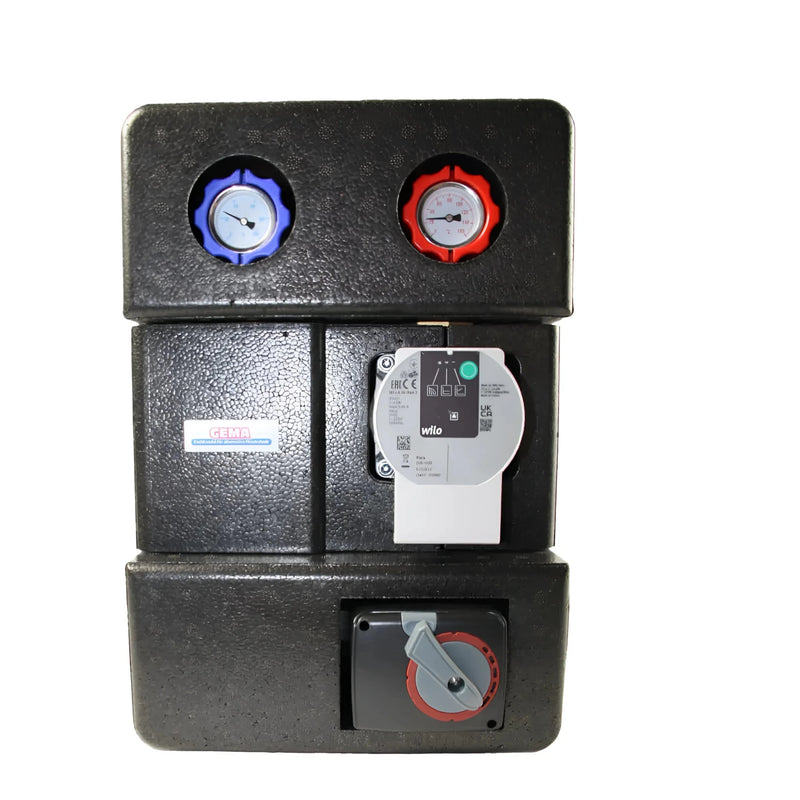

O grupo de bombas GPO-Sunex DN 25 combina uma bomba de alta eficiência Wilo Yonos Para 25/6 com uma válvula misturadora de três vias. Isso garante um controle preciso da temperatura e uma circulação eficiente dos fluidos de aquecimento e resfriamento em uma ampla variedade de sistemas.
Válvula misturadora de três vias
A inovadora válvula misturadora de três vias controla com precisão os fluxos de aquecimento e resfriamento conforme necessário, garantindo uma distribuição uniforme da temperatura. O potente servomotor proporciona um tempo de abertura da válvula de 124 segundos e um torque de 8 Nm.
O isolamento em EPDM de alta qualidade e os componentes duráveis garantem um funcionamento confiável por muitos anos.
Bomba de alta eficiência Wilo Yonos Para
O Wilo Yonos Para 25/6 caracteriza-se pelo baixo consumo de energia, funcionamento silencioso e funções automáticas inteligentes. Opera com um consumo máximo de energia de 0,44 A e uma classificação de eficiência energética de 0,20.
Pressão máxima da água: 6 bar, temperatura máxima da água: 90 °C, vazão: até 3 m³/h.
Instalação e aplicações

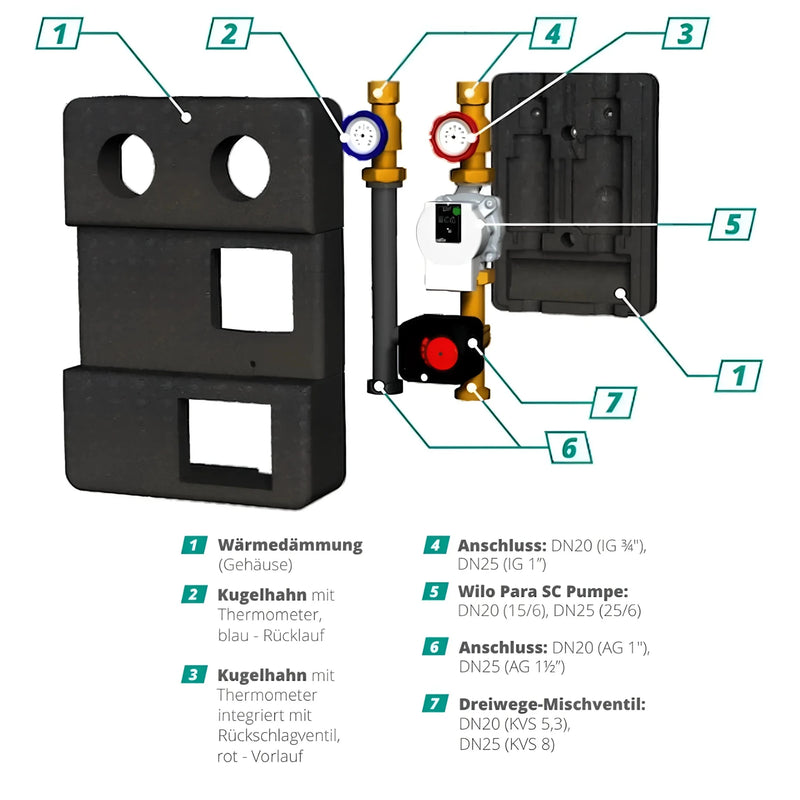

Graças ao seu design compacto e às válvulas de esfera pré-montadas, a integração em sistemas de aquecimento, refrigeração ou de processo térmico existentes é simples. Os termômetros nas linhas de entrada e saída fornecem leituras de temperatura precisas em todos os momentos, enquanto a válvula de retenção na linha de entrada impede o refluxo indesejado.
Ideal para novas construções e modernizações – em instalações privadas, comerciais e industriais.
Dados técnicos
Dados técnicos do coletor do circuito de aquecimento
Versão: DN25, 2 circuitos
Dimensões (A x P x L): 193 × 137 × 552 mm
Peso: 6,05 kg
Temperatura máxima de operação: 110 °C
Pressão máxima de operação: 6 bar
Potência máxima: 54 kW
Vazão máxima: 2,3 m³/h
Conexão do lado da caldeira: 5/4" AG
Conexão no lado do circuito de aquecimento: 6/4" IG
Versão: DN25, 3 circuitos
Dimensões (A x P x L): 193 × 140 × 862 mm
Peso: 8,49 kg
Os valores de desempenho e pressão são os mesmos que os de um sistema de circuito duplo.
Grupo de bombas de dados técnicos
Bomba: Wilo Yonos Para 25/6 SC
Potência: 3–43 W
Distância entre eixos: 125 mm
Capacidade da válvula: 12 m³/h
Conexões na parte superior: 2 × 1" IG
Conexões na parte inferior: 2 roscas macho de 1½".
Altura/Largura/Profundidade: 390 × 275 × 140 mm
Válvula misturadora de três vias
Servomotor: 8 Nm, tempo de abertura da válvula: 124 s
Isolamento: EPDM
Válvula de esfera azul com termômetro (retorno), válvula de esfera vermelha com válvula de retenção integrada (alimentação)
Escopo da entrega

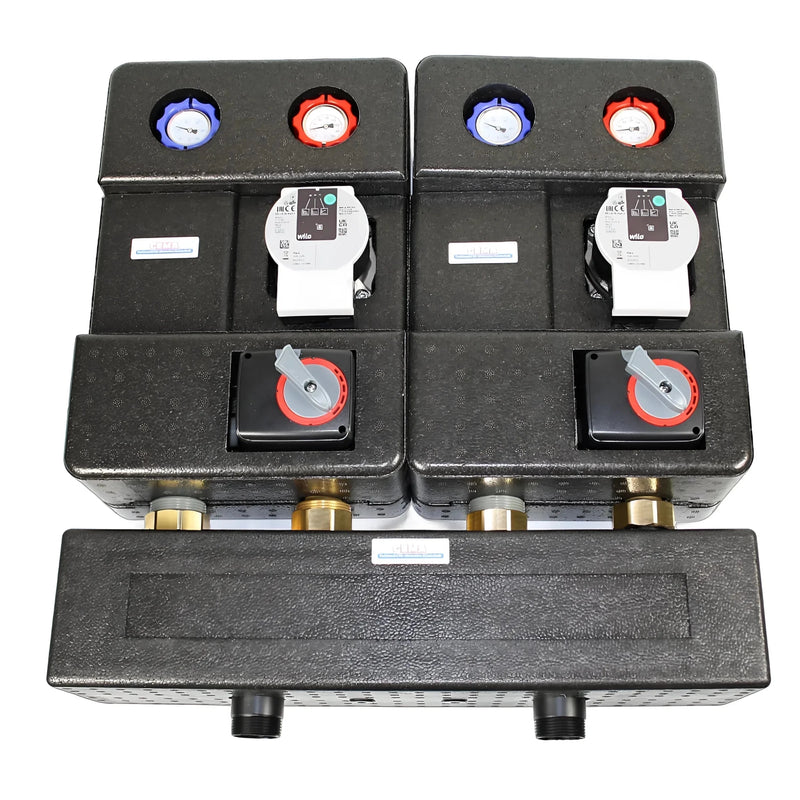

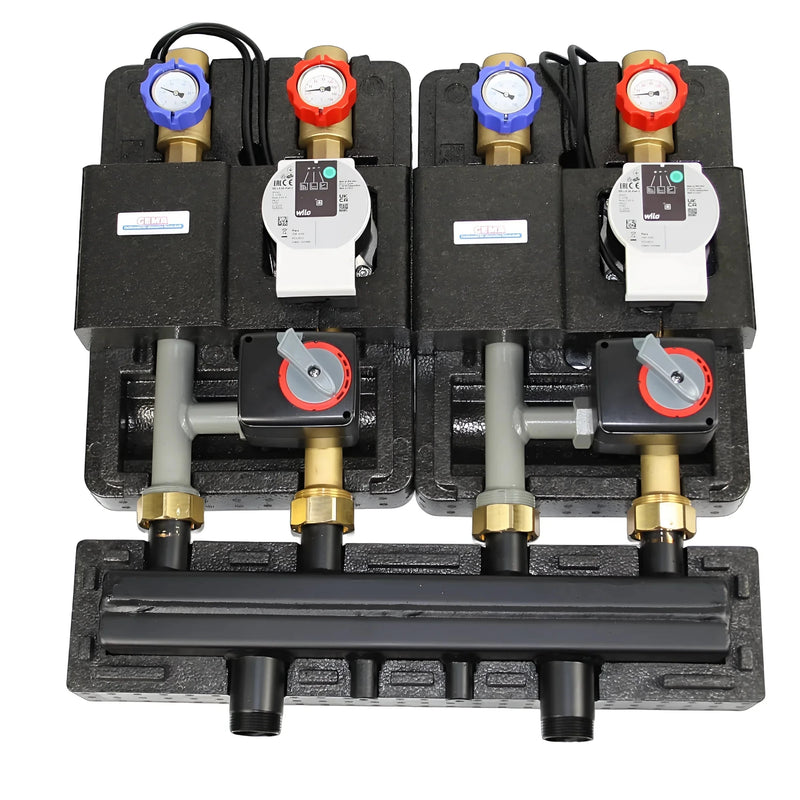

- Distribuidor de circuito de aquecimento DN25 à sua escolha
- 2 grupos de bomba GEMA com misturador de três vias
