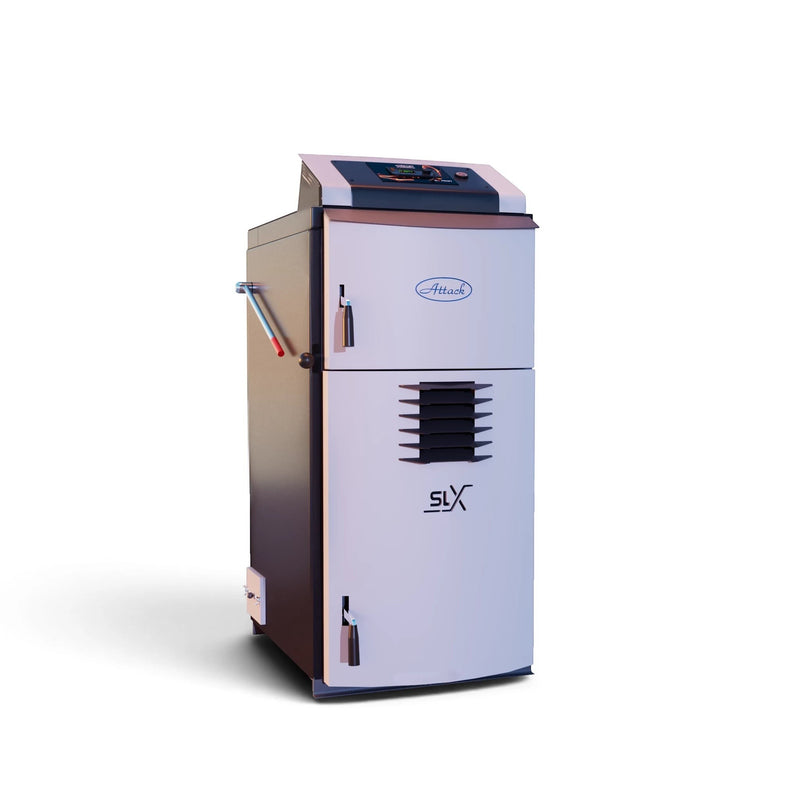

Visão geral do produto e área de aplicação
O ATTACK SLX 45 LAMBDA Touch é uma caldeira de gaseificação de madeira de carga manual para sistemas de aquecimento de água quente fechados. Com uma potência nominal de 45 kW e uma gama de potência de 22,5 a 45 kW, esta versão destina-se a sistemas de aquecimento central maiores, cuja necessidade de calor foi tecnicamente ajustada à potência da caldeira.

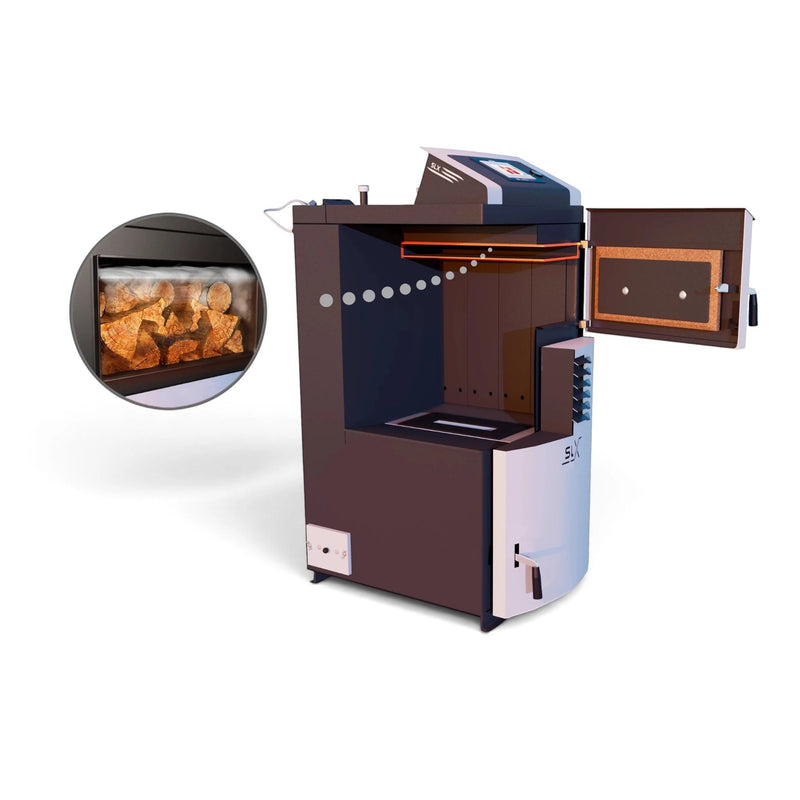

A câmara de carga de grande volume tem capacidade para 230 litros e aceita lenha partida e seca com comprimento até 750 mm. Isto permite carregar toros longos e fornecer maiores quantidades de combustível por carga.
Tecnologia e equipamento
O controlo LAMBDA Touch processa a temperatura da caldeira, a temperatura dos gases de combustão e o teor de oxigénio residual. Com base nisto, controla o ventilador de tiragem induzida e as comportas de ar primário e secundário acionadas por motor. O ar de combustão é assim ajustado automaticamente ao estado de funcionamento respetivo.

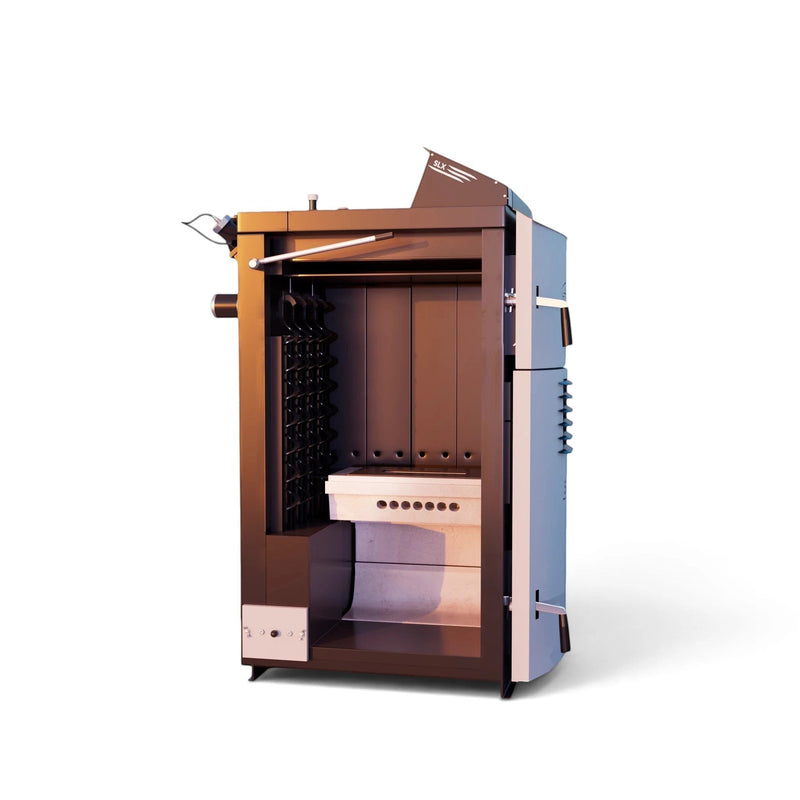

A caldeira funciona com um permutador de calor tubular e turbuladores. Um permutador de calor de segurança integrado permite, em combinação com uma proteção térmica de descarga adequada, a dissipação do excesso de calor em caso de temperatura da caldeira excessivamente alta.
Vantagens no dia a dia
A câmara de carga de 230 litros e o comprimento máximo de lenha de 750 mm reduzem o esforço de partir e recarregar o combustível. Com qualidade de madeira adequada, funcionamento nominal e ajuste correto do sistema, é possível uma duração de queima orientadora de cerca de 5,1 horas por carga.
O ecrã tátil, a sonda lambda, o ventilador de tiragem induzida regulado e as comportas de ar motorizadas apoiam um funcionamento controlado da caldeira. A regulação automática do ar reduz a necessidade de ajustes manuais durante a queima.
Integração no sistema e compatibilidade

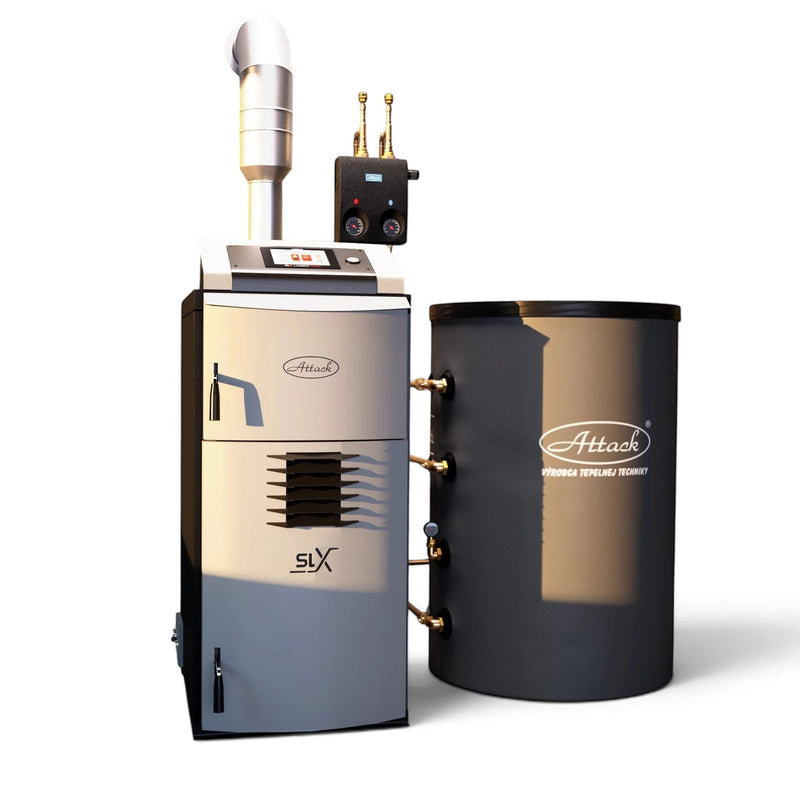

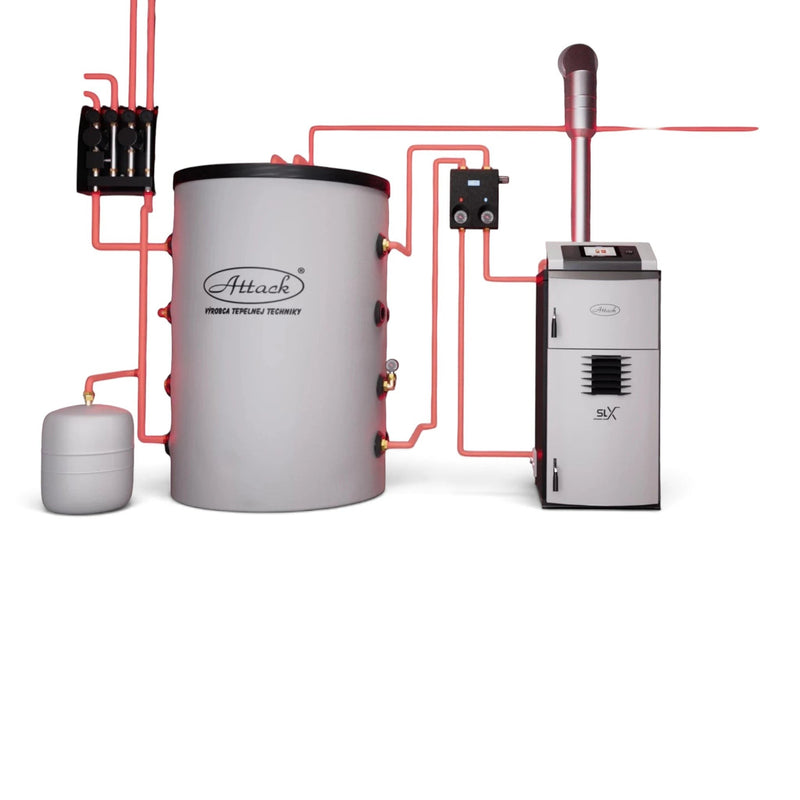

Para o ATTACK SLX 45 LAMBDA Touch, recomenda-se um volume de acumulador de inércia de 3.200 litros. A dimensionamento final depende da carga térmica, hidráulica, consumo de calor, modo de operação e dos requisitos técnicos aplicáveis.
A ida e o retorno são executados como ligações de 2 polegadas G. A ligação do tubo de fumos tem um diâmetro de 150 mm, e a tiragem da chaminé necessária é de 23 Pa. Uma elevação adequada do retorno deve garantir uma temperatura de retorno de pelo menos 65 °C.
Dados técnicos em resumo
| Nível de potência nominal |
45 kW |
| Gama de potência |
22,5–45 kW |
| Combustível |
Lenha seca e rachada |
| Tecnologia de combustão |
Gaseificador de madeira |
| Eficiência do combustível à potência nominal |
81,2 % |
| Eficiência energética sazonal para aquecimento ambiente |
79 % |
| Classe de eficiência energética |
A+ |
| Índice de eficiência energética |
EEI 116 |
| Classe da caldeira |
Classe 5 |
| Comprimento máximo de lenha |
750 mm |
| Temperatura dos gases de combustão à carga nominal |
170 °C |
| Tiragem de chaminé necessária |
23 Pa |
| Ligação do tubo de fumo |
150 mm |
| Ida e retorno |
G 2 polegadas |
| Pressão máxima de operação |
2,5 bar |
| Volume recomendado do tanque de inércia |
3.200 litros |
| Ligação elétrica |
230 V / 50 Hz / 10 A |
| Corrente auxiliar à potência nominal |
63 W |
| Grau de proteção |
IP20 |
| Dimensões A × L × P |
1.472 × 703 × 1.506 mm |
| Peso |
650 kg |
Montagem
A instalação, a ligação hidráulica, a ligação à chaminé, a ligação elétrica, o primeiro arranque e a inspeção de segurança devem ser realizados por técnicos qualificados. A instalação requer um sistema eficaz de elevação do retorno, um depósito de inércia dimensionado corretamente, uma válvula de segurança, uma proteção térmica de descarga e uma dissipação de calor permanentemente garantida.
Notas
Para um funcionamento correto, deve ser utilizada lenha seca e rachada com um teor de humidade recomendado de cerca de 12 a 20 %. Combustível húmido ou inadequado pode afetar o desempenho e a qualidade da combustão, bem como favorecer a formação de alcatrão e condensados.
A potência necessária da caldeira, o tamanho do depósito de inércia, a hidráulica do sistema e o dimensionamento da chaminé devem ser determinados caso a caso. Os valores de potência não substituem um cálculo de carga térmica ou um projeto técnico.
Conteúdo da entrega
- Caldeira de gaseificação de madeira ATTACK SLX 45 LAMBDA Touch com controlo integrado LAMBDA Touch e sonda lambda
