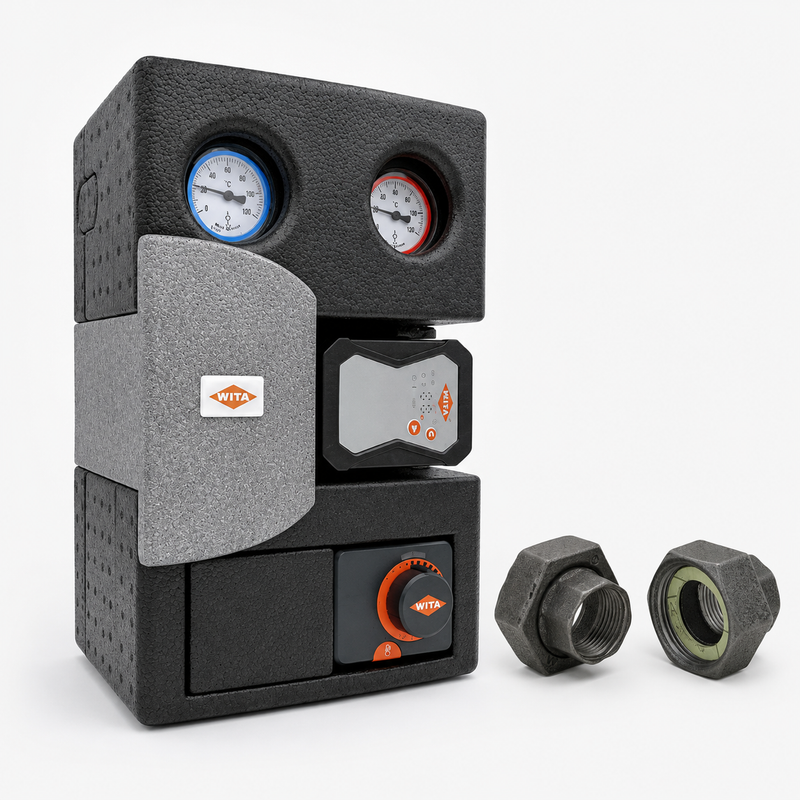

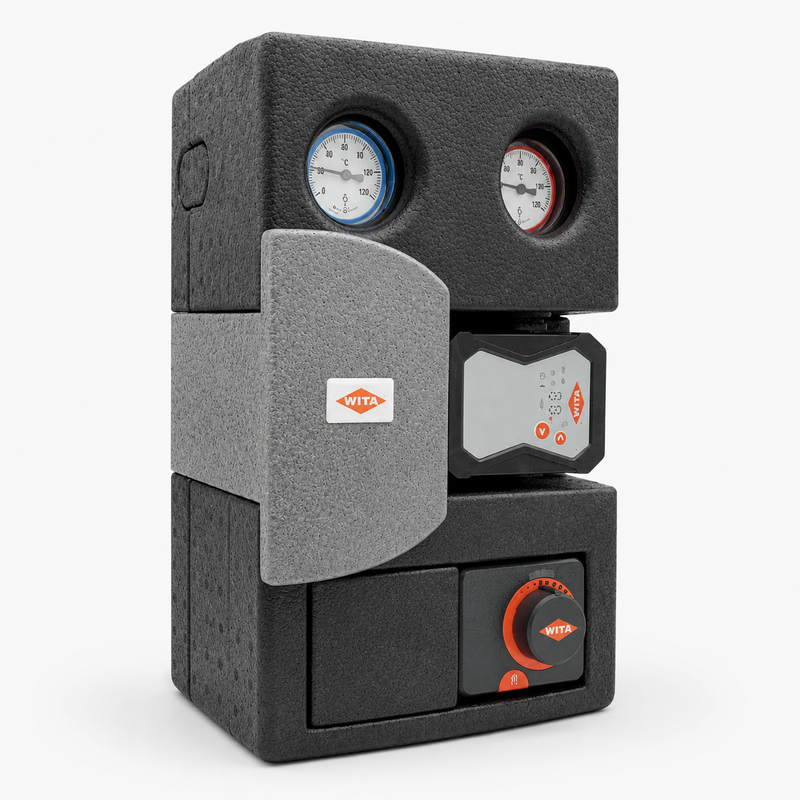

Grupo de bombas WITA DN 25 com misturador de 3 vias, atuador e bomba de alta eficiência.

Visão geral do produto

O grupo de bombas WITA DN 25 é uma solução compacta e potente para circuitos de aquecimento misto em edifícios residenciais e comerciais. Combina um misturador T de 3 vias com bypass e o atuador SM. W05 Além de uma bomba WITA de alta eficiência, pode ser montada com o fluxo à esquerda ou à direita.

Recursos de desempenho

Materiais de alta qualidade, como aço e latão, além de vedações de PTFE e EPDM, garantem durabilidade e confiabilidade. O comprimento da bomba é de 180 mm, o valor Kvs é de 5,4 m³/h; a pressão de operação de até 6 bar e a temperatura de operação de até 110 °C são projetadas para aplicações exigentes.

Componentes e equipamentos

O escopo do fornecimento inclui o misturador de 3 vias com bypass e o atuador SM. W05, A bomba de alta eficiência, duas válvulas de esfera posicionadas centralmente com termômetros integrados (0–120 °C), um espaçador de aço com revestimento catalítico e isolamento em EPP.

Áreas de aplicação

Esta unidade de bomba é ideal para circuitos de aquecimento mistos, especialmente em sistemas de aquecimento de piso ou sistemas com múltiplos radiadores. Seu design modular a torna igualmente adequada para residências unifamiliares, prédios de apartamentos e aplicações comerciais.

Eficiência energética

A bomba de alta eficiência WITA reduz o consumo de energia e opera de forma particularmente silenciosa. Em conjunto com o atuador e a válvula de mistura de precisão, a temperatura da água de aquecimento é regulada de forma otimizada, aumentando o conforto e reduzindo os custos operacionais.

Instalação e montagem

O design compacto e a opção de montagem do tubo de fluxo à direita ou à esquerda facilitam a instalação em salas de caldeiras com espaço limitado. O isolamento em EPP reduz a perda de calor e simplifica a modernização de sistemas existentes.

Especificações técnicas (excerto)

Conexão superior/inferior: 1". Comprimento da bomba: 180 mm (R 6/4" AG). Materiais: Aço, latão, isolamento em EPP. Material de vedação: PTFE, EPDM. Visor de temperatura: 0–120 °C. Temperatura máxima de operação: 110 °C. Pressão máxima de operação: 6 bar. Kvs: 5,4 m³/h.

Escopo da entrega

Conjunto completo da bomba, instruções de operação e de instalação. Conjunto de parafusos disponível como opcional.

Conclusão

O grupo de bombas WITA DN 25 é uma solução robusta e bem projetada para circuitos de aquecimento modernos: eficiente, econômico e fácil de instalar. Oferece recursos profissionais e qualidade duradoura para uma ampla gama de necessidades de aquecimento.

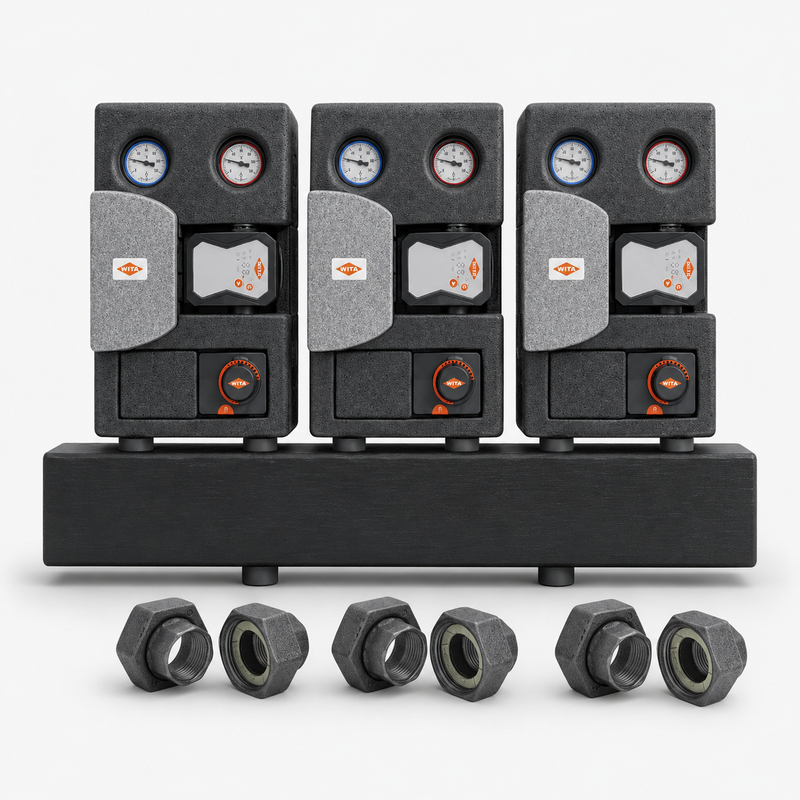

Coletores de circuito de aquecimento Sunex – variantes para 2 e 3 circuitos (DN20/DN25)

Visão geral do produto

O distribuidor de circuito de aquecimento Sunex distribui água quente de forma confiável para dois ou três circuitos independentes e é adequado tanto para aquecimento de piso radiante quanto para radiadores. Está disponível em diversas versões (DN20, DN25, com rosca externa).

Áreas de aplicação

Ideal para novas construções e modernizações: o manifold otimiza a distribuição de calor em edifícios residenciais e comerciais. Em sistemas mistos com diferentes temperaturas de fluxo, garante um controle preciso e conforto constante.

Construção e materiais

Um corpo principal robusto em aço e porcas de latão resistentes à corrosão garantem durabilidade. O isolamento em EPP de 30 mm de espessura reduz a perda de calor e aumenta a eficiência; a montagem M8 permite uma instalação segura na parede.

Especificações técnicas e desempenho

Temperatura máxima de operação: 110 °C, Pressão máxima de operação: 6 bar. Potência até 54 kW (dependendo do modelo, ΔT = 20 K). Vazões máximas: até 2,3 m³/h para DN25, até 1,2 m³/h para DN20. Dimensões e peso variam conforme o modelo.

Montagem e conexão

As conexões da caldeira e do circuito de aquecimento, claramente identificadas, simplificam a instalação. As opções de conexão disponíveis incluem roscas macho e fêmea. 1" ou 5/4"/6/4" Tamanhos. Os acessórios de montagem incluídos permitem uma instalação rápida e bom acesso para manutenção.

Vantagens em resumo

O coletor Sunex combina uma construção robusta com isolamento térmico eficiente e opções de conexão flexíveis. Ele reduz as perdas de energia, simplifica a instalação e a manutenção e é dimensionável para diferentes requisitos de desempenho.

Especificações técnicas (seleção)

DN20 2 circuitos: 193 x 137 x 552 mm, peso aproximado de 5,76 kg, potência máxima de 29 kW, vazão máxima de 1,2 m³/h, conexão ao lado da caldeira. 1" AG, lado do circuito de aquecimento 1" IG.

DN25 2/3 circuitos: 193 x 137/140 x 552/862 mm, peso 6,05–8,49 kg, potência máxima 54 kW, vazão máxima 2,3 m³/h, conexão do lado da caldeira 5/4" AG, circuito de aquecimento página 6/4" IG ou 1" IG.

Conclusão

O coletor de circuito de aquecimento Sunex é uma escolha confiável para a distribuição eficiente de calor em sistemas de aquecimento modernos. Opções flexíveis, materiais robustos e isolamento prático o tornam um complemento adequado tanto para novas construções quanto para reformas.
