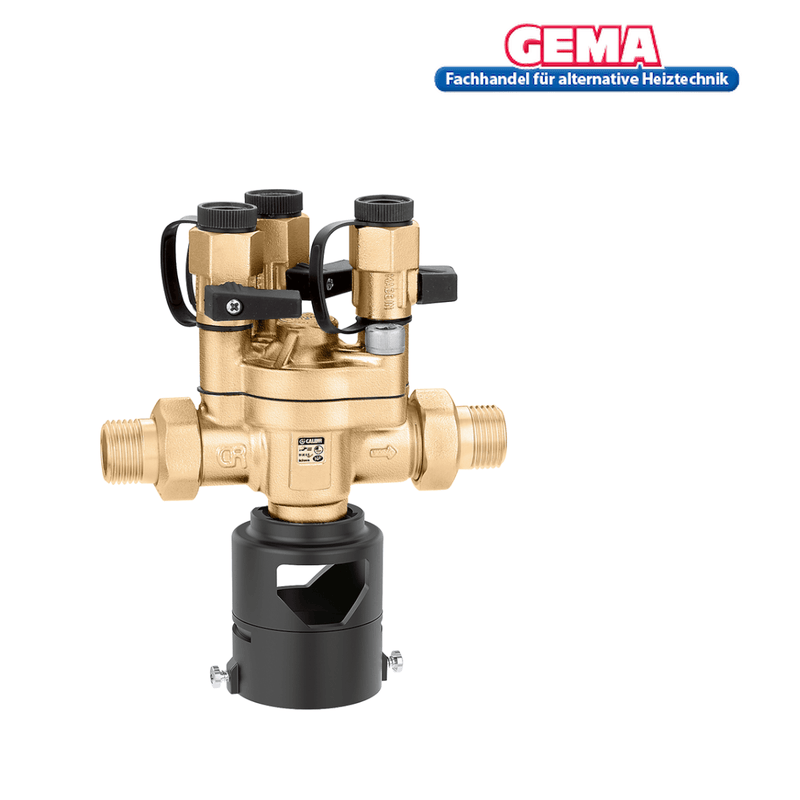

Name: Separador de sistema BA Compact 1/2" com pressão diferencial controlável
Brand: Caleffi
SKU: CST12
Price: 125.77 EUR
Availability: InStock

Systemtrenner BA Kompakt 1/2" mit kontrollierbarem Differenzdruck - GEMA Shop

Separador de sistema BA Compact 1/2" com pressão diferencial controlável

von Caleffi

125,77 € - 125,77 €

125,77 €

125,77 € - 125,77 €

125,77 €

Verfügbarkeit:

Geringer Bestand

Die Produktbeschreibung wird aktuell ergänzt. Bei Fragen zu Einsatzbereich, Auslegung oder Kompatibilität hilft dir unser Fachteam gerne weiter.

Fachhandel für Heiztechnik

Technische Beratung für Heiztechnik & Systemkomponenten
Sichere Zahlung
Paket- oder Speditionsversand je nach Produktart

Beschreibung

Separador de sistema com zonas de pressão reduzida controláveis tipo BA

Separador de sistema com zonas de pressão reduzida controláveis, tipo BA, versão compacta. Certificado segundo a norma EN 12729. Tipo BA. Conexão: G 1/2" A (ISO 228-1) AG, União. Pressão diferencial de operação: 14 kPa. Faixa de temperatura média: 0–65 °C. PN (pressão nominal): PN 10. Material: latão resistente à dezincificação DR "baixo teor de chumbo".

Dados técnicos

pressão diferencial de operação: 14 kPa
Faixa de temperatura média: 0–65 °C
PN (Pressão Nominal): PN 10
material: Latão resistente à dezincificação DR "baixo teor de chumbo"

Notas sobre o separador de sistema

É imprescindível a instalação de um para-lama dianteiro da série 577.

Como funciona

O dispositivo antirretorno de pressão diferencial não controlável do tipo CA consiste em: um dispositivo antirretorno de entrada (1), um dispositivo antirretorno de saída (2) e uma válvula de drenagem (3). Os dois dispositivos antirretorno separam três zonas diferentes com três pressões diferentes: a câmara de entrada (A), a câmara intermediária (B), também conhecida como zona de pressão diferencial, e a câmara de saída (C). A válvula de drenagem (3) está localizada na seção intermediária. A válvula de drenagem (3) está diretamente conectada ao diafragma (4). Este conjunto móvel é controlado durante a abertura e o fechamento pela diferença de pressão entre as pressões de entrada e saída do dispositivo antirretorno e pela mola de contraste (5).

Taxas de fluxo corretas

Em condições normais de fluxo, ambos os dispositivos antirretorno
aberto, em que a pressão na câmara intermediária (B) está sempre abaixo da pressão de entrada (A) devido a uma perda de pressão pré-calculada no primeiro dispositivo antirretorno (1).
A diferença de pressão atua, portanto, na membrana interna (4) e gera uma força que abre a válvula de drenagem (3) que comunica com a atmosfera.
A pressão na mola de contraste (5) mantém-na fechada.

Pressão negativa no lado da entrada

Quando a pressão de entrada cai, ambas as válvulas antirretorno se fecham. A válvula de drenagem (3) abre assim que a diferença de pressão Δp entre a câmara de entrada (A) e a câmara intermediária (B) atinge um valor ligeiramente inferior ao valor pré-calculado na mola de contraste (5). A drenagem continua até que a câmara intermediária do separador do sistema esteja vazia. Desta forma, cria-se uma zona de ar (zona de segurança), impedindo que a água contaminada retorne do circuito (C) para a rede de abastecimento de água, mesmo que o dispositivo antirretorno (2) falhe. Assim que as condições normais são restabelecidas (pressão de entrada superior à pressão de saída), a válvula de drenagem fecha.
O separador do sistema está funcionando novamente.

Sobrepressão na saída

Se a pressão na câmara de saída (C) subir para um nível que exceda a pressão de entrada (A), o dispositivo antirretorno (2) fecha, impedindo assim o refluxo da água já fornecida ao consumidor para a rede pública de abastecimento de água. Se o dispositivo antirretorno (2) apresentar vazamento ou ocorrer outra falha no separador do sistema, o separador do sistema sempre interromperá (separará) a conexão entre o consumidor e a rede pública de abastecimento de água.Assim como todos os dispositivos com efeito positivo, o separador de sistemas é projetado técnica e estruturalmente para garantir os mais altos padrões de segurança em todas as situações.

Dados técnicos

Separador de sistema tipo BA. Conexões AG.
1/2". Carcaça, tampa e sede do dreno
Fabricado em liga de latão resistente à dezincificação.
Hastes do sistema de retenção e molas
Feito de aço inoxidável.
Selos feitos de NBR.
Temperatura máxima de operação: 65 graus Celsius.
Pressão máxima de operação: 10 bar.
Ativo Dispositivo de segurança.
Completo com montante, intermediário e conexões de medição a jusante
Funil de drenagem com encaixe para tubo.
