Vrstvy - akumulačný zásobník bez výmenníka tepla

PLC s vrstvovým vyrovnávacím úložiskom

Oblasti použitia

Vrstvený vyrovnávací zásobník SPS je určený na použitie vo vykurovacích systémoch, systémoch na tuhé palivá a solárnych termických systémoch, ako aj v kombinovaných teplárňach. Zaisťuje efektívne teplotné rozvrstvenie a poskytuje využiteľnú energiu podľa potreby z rôznych zdrojov tepla.

Vďaka optimalizovanému prívodu a spätnému toku je zásobník vhodný pre jednotlivé systémy, ako aj pre sériové zapojenie viacerých vyrovnávacích zásobníkov, napríklad vo väčších koncepciách budov alebo kombinovaných dodávkach energie.

materiál & výstavba

Nádrž je vyrobená z vysoko kvalitnej ocele S235JRG2 podľa DIN 4753 a Euronormy EN 12897. Vnútorná strana nádoby je ponechaná surová, vonkajšia strana je natretá základným náterom z výroby a stojí na stabilnom základovom krúžku.

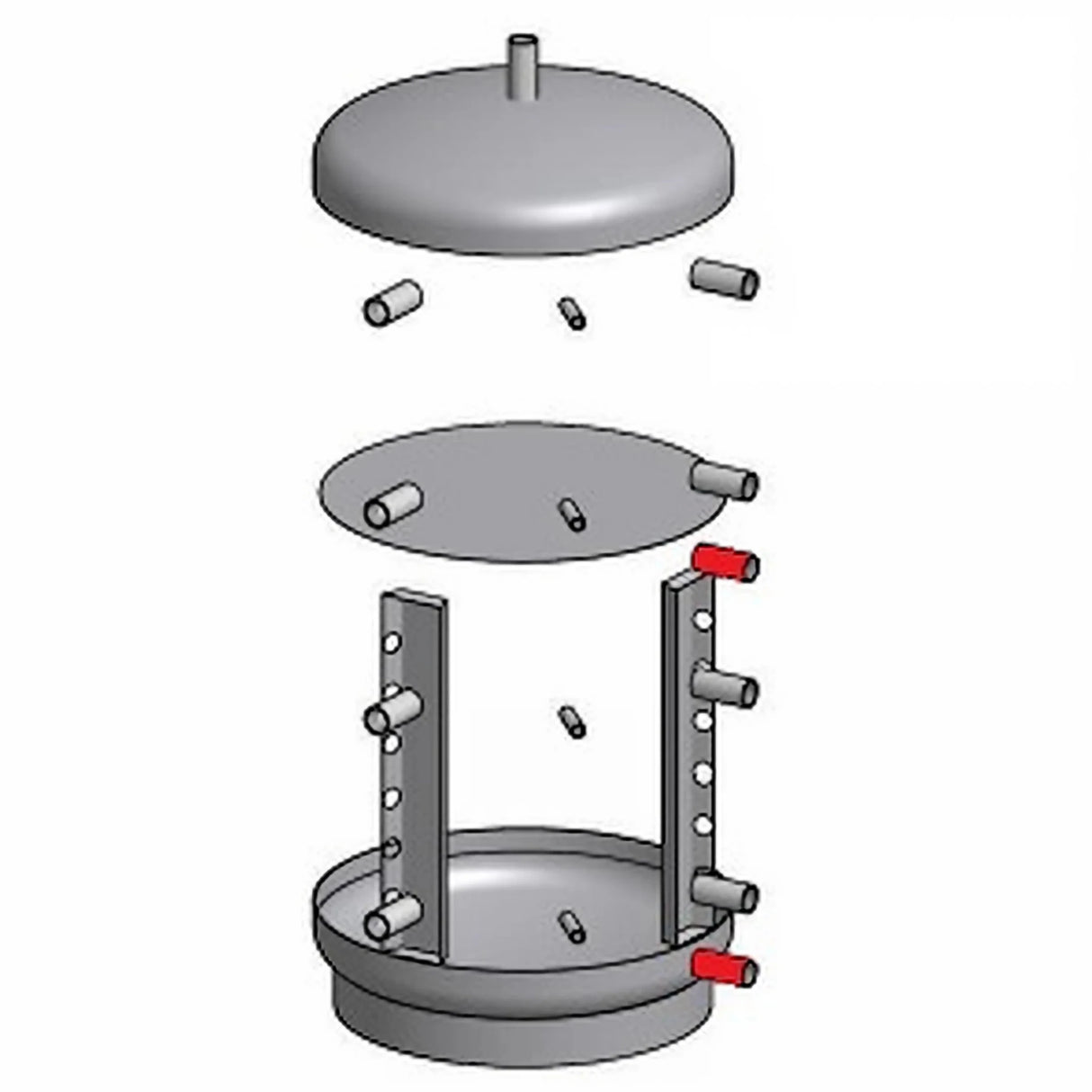

Pre zlepšenie stratifikácie sú integrované stratifikačné kanály a privarená oddeľovacia doska stratifikácie. Hrdlá sú usporiadané pod uhlom 90°, čo zjednodušuje montáž a pripojenie viacerých zásobníkov.

Technické vlastnosti

Zásobník je navrhnutý pre maximálny prevádzkový tlak 5 barov a má dva konektory pre elektrické vykurovacie telesá. Ďalšie prípojky sú umiestnené tak, aby optimalizovali spätný tok a udržiavali teplotnú stratifikáciu.

Konštrukcia znižuje tepelné miešanie, čím umožňuje vysoké využitie akumulovaného tepla v rôznych teplotných zónach.

Možnosti izolácie

Pre vyrovnávaciu nádrž SPS je k dispozícii niekoľko možností izolácie: 100 mm STS EPS (trieda účinnosti C), 130 mm STS EPS AirPor® (trieda účinnosti B) alebo 150 mm super tuhá PU pena (trieda účinnosti A) pre veľkosti nádrží od 600 do 1000 litrov. Všetky izolácie sa dodávajú so striebornosivým plastovým plášťom a tesniacim pásikom.

Izolácia je presne namontovaná a odnímateľná, čo uľahčuje inštaláciu a údržbu. V závislosti od prevedenia to môže výrazne znížiť tepelné straty.

Sivá polystyrénová pena EPS AirPor®

Izolácia EPS AirPor® kombinuje polystyrénovú penu s pridaným grafitom, čo vedie k lepšiemu odrazu tepla a zníženiu tepelných strát. Verzia s hrúbkou 130 mm (110 mm EPS + 20 mm netkaná textília) spĺňa energetickú triedu B, zatiaľ čo verzia s hrúbkou 100 mm (80 mm EPS + 20 mm netkaná textília) spĺňa energetickú triedu C.

Medzi výhody patrí až o 30 % nižšia tepelná strata v porovnaní s bežnými izolačnými materiálmi, jednoduchá a rýchla inštalácia, 100 % recyklovateľnosť a dodatočná izolácia podlahy a veka. Tepelná vodivosť podľa DIN EN 12667 je 0,0316 W/mK; trieda požiarnej odolnosti podľa DIN 4102: B2.

Izolácia z PU superpevnej peny

Izolácia z PU super tuhej peny s hrúbkou 150 mm ponúka vynikajúce izolačné vlastnosti a dosahuje energetickú triedu A. Pozostáva zo 150 mm polyuretánu v kombinácii s 10 mm polyesterovým rúnom a je pokrytá plášťom z PS vo farbe RAL 9006.

Flísová laminácia minimalizuje konvekčné straty na stenách nádoby, veku a spojoch. Izolácia je odnímateľná, šetrná k pokožke, šetrná k životnému prostrediu a tiež 100 % recyklovateľná. Tepelná vodivosť podľa DIN EN 12667: 0,023 W/mK; trieda požiarnej odolnosti podľa DIN 4102: B2.

Zhromaždenie & inštalácia

Predmontované 90° uhlové zásuvky umožňujú jednoduché a bezpečné pripojenie k vykurovacím okruhom a pohodlné pripojenie viacerých zásobníkov k batériovým blokom. Konštrukcia so stojanovým krúžkom zjednodušuje inštaláciu na mieste.

Vďaka odnímateľnej izolácii a presne padnúcim zaisťovacím páskam je inštalácia rýchla a nenáročná na údržbu.Dve zásuvky pre elektrické vykurovacie patróny umožňujú v prípade potreby použiť dodatočný elektrický ohrev.

Výhody & Prevádzka

Vrstvená vyrovnávacia nádrž SPS kombinuje robustnú oceľovú konštrukciu so sofistikovanou technológiou vrstvenia a rôznymi možnosťami izolácie, čo umožňuje jej optimalizáciu pre rôzne požiadavky. Znížené tepelné straty, vylepšená vrstvenia a flexibilné možnosti pripojenia zvyšujú účinnosť a prevádzkovú spoľahlivosť.

Celkovo systém akumulácie ponúka odolné a ekonomické riešenie pre akumuláciu energie v moderných systémoch zásobovania teplom a umožňuje integráciu obnoviteľných zdrojov tepla, ako aj optimalizáciu spotreby a prevádzkových nákladov.

Rozsah dodávky

• Vrstvené zásobníky bez výmenníkov tepla podľa vášho výberu
• vrátane vybranej izolácie
• Zhromaždenie & Návod na obsluhu
