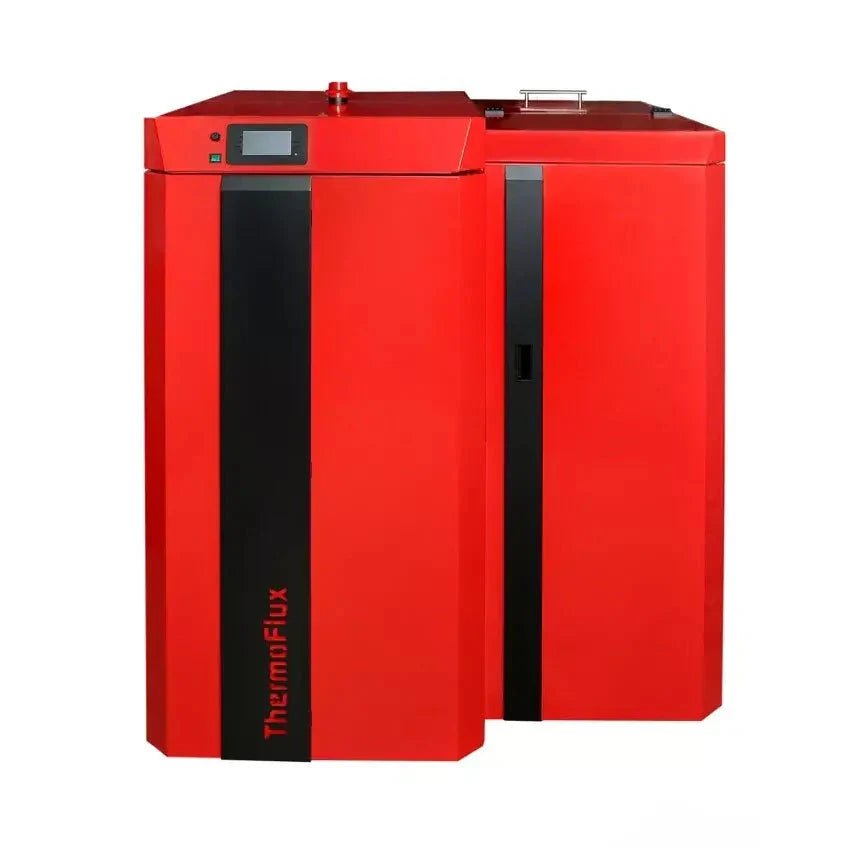

Thermoflux PID Logic kombipanna 25 kW – ved och pellets

PID Logic Kombi-panna – Perfekt kombination av ved- och pelletsuppvärmning

PID Logic Combi är en toppmodern kombinationspanna för samtidig användning av ved och träpellets. Med en imponerande nominell värmeeffekt på antingen 25, 35 eller 45 kW är denna panna idealisk för små och medelstora byggnader. Den innovativa pekskärmsstyrningen, den exakta lambdasonden och en verkningsgrad på över 93 % gör PID Logic Combi till en ekonomisk och miljövänlig värmelösning.

Effektiv vedförgasning: Ren och hållbar

Principen för vedförgasning säkerställer nästan fullständig förbränning av bränslet. Den rymliga förbränningskammaren på vänster sida av pannan möjliggör iläggning av vedträn upp till 500 mm långa. En enda vedladdning brinner i minst 4 timmar vid full effekt och kan förlängas till en hel dag under lägre belastningsförhållanden. För optimala resultat bör vedträn ha en fukthalt på högst 20 %.

Den tvåstegsiga vedförgasningsprocessen minskar utsläppen och maximerar bränslets energiutnyttjande. Detta skyddar miljön och minskar bränsleförbrukningen avsevärt.

Avancerad pelletsförbränning

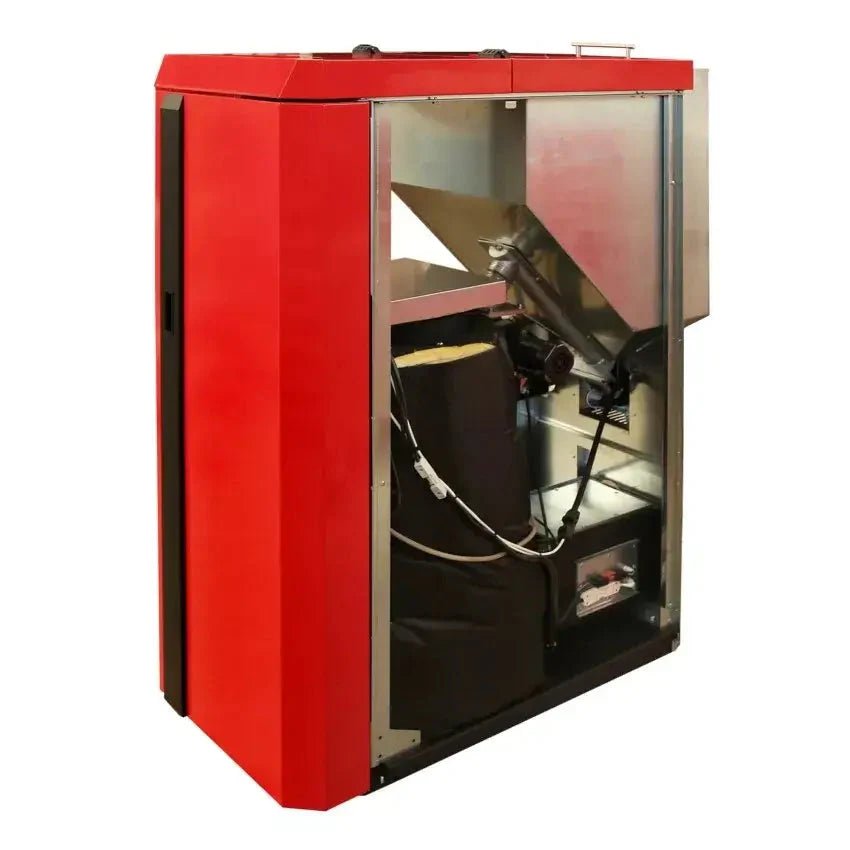

Pelletsförbränningen sker i den separata högra delen av pannan. En integrerad förvaringsbehållare möjliggör bekväm och platsbesparande pelletsförvaring (80 liter för 25 kW, 148 liter för 35/45 kW). Automatisk pelletspåfyllning från ett externt förråd via ett sug- eller transportsystem är också möjlig.

Träpellets är ett miljövänligt bränsle tillverkat av naturliga träspån. De är föremål för strikta kvalitetsstandarder (DINplus eller ENplus A1) och garanterar därmed effektiv och ren förbränning.

Automatisk växling mellan ved och pellets

PID Logic Combi kan automatiskt växla mellan olika bränsletyper. När veden är slut tar pelletsbrännaren sömlöst över uppvärmningen. Denna automatiska omkoppling sker dock endast vid förbränning av ved eller pellets. Detta säkerställer en kontinuerlig värmetillförsel utan behov av manuella åtgärder.

Bekväma kontroller och enkel hantering

Den integrerade styrenheten med pekskärm i färg erbjuder maximal användarvänlighet och styr alla pannans funktioner. Lambdasonden mäter kontinuerligt syrehalten i avgaserna och reglerar primär- och sekundärlufttillförseln för att säkerställa optimal förbränning med både ved och pellets.

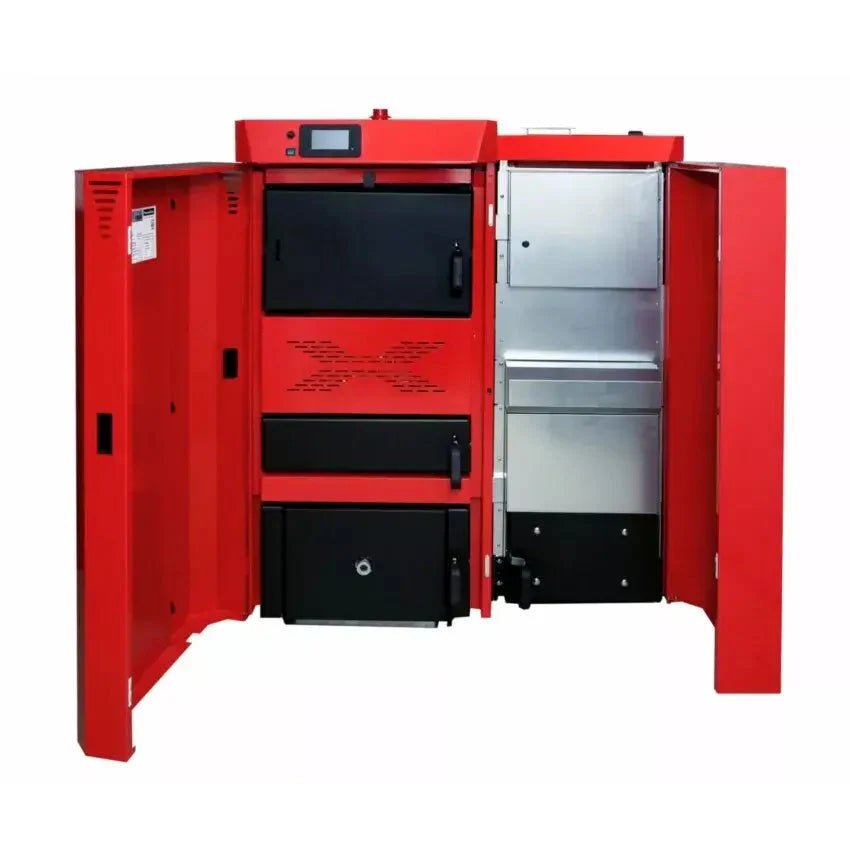

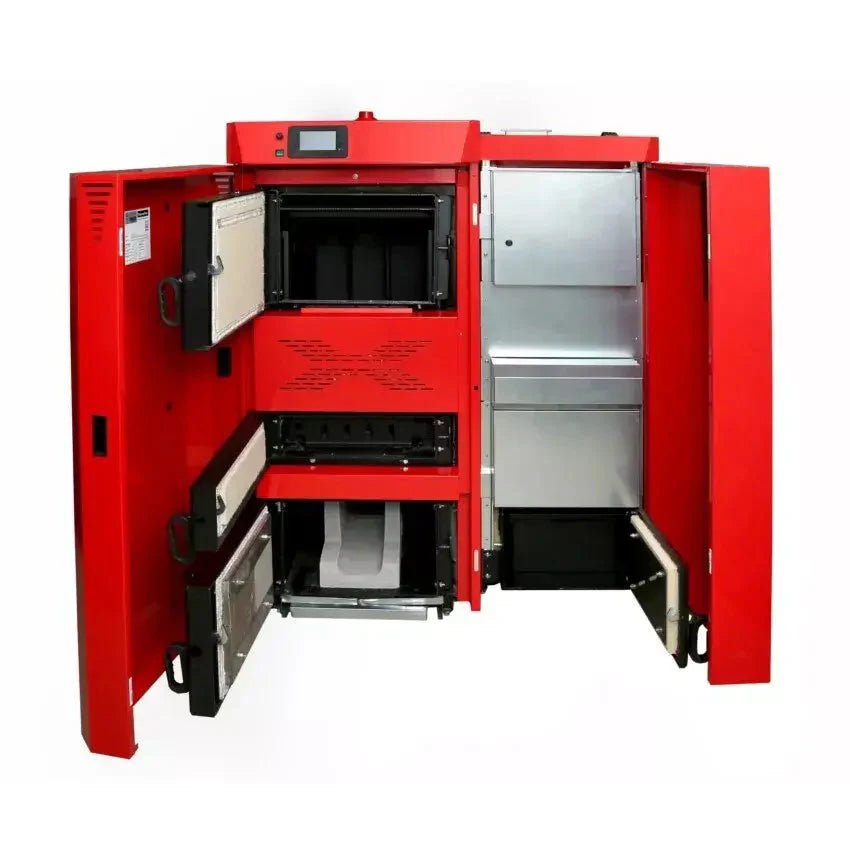

Ytterligare funktioner som avgastemperatursensor och automatisk gallerrengöring ökar effektiviteten och användarvänligheten. Den stora luckan till brännkammaren gör det enklare att lägga på ved, medan den enkla rengöringen genom den nedre luckan minimerar underhållet.

Tillförlitlighet och säkerhetsfunktioner

PID Logic Combi-pannan är utrustad med flera säkerhetsfunktioner. En inbyggd säkerhetstemperaturbegränsare (STB) stänger omedelbart av pannan vid en temperatur på 95 °C, medan en säkerhetsvärmeväxlare effektivt kyler förbränningskammaren genom färskvattenrensning. Dessutom säkerställer en termisk säkerhetsventil maximal driftssäkerhet.

Även vid strömavbrott förblir viktiga säkerhetsmekanismer aktiva, vilket säkerställer att pannan fungerar tillförlitligt i alla situationer.

Ekonomisk och miljövänlig

Med en verkningsgrad på över 93 % och möjligheten att effektivt använda ved och pellets är PID Logic Kombi en av de mest ekonomiska värmelösningarna på marknaden.Pyrolytisk förbränning av ved sparar mer än 85 % bränsle jämfört med konventionella vedeldade pannor.

Tack vare sina extremt låga utsläpp uppfyller PID Logic Kombi den högsta pannklass 5 enligt EN 303-5:2012 och kraven i den tyska federala utsläppskontrollförordningen (BImSchV) steg 2. Det betyder att den inte bara är ekonomisk utan även miljövänlig.

Flexibla expansionsalternativ

PID Logic Kombi kan utökas med olika tillvalsmoduler. Dessa inkluderar till exempel en GSM-larmmodul och styrmoduler för upp till åtta värmekretsar, vilka kan regleras efter utomhus- eller rumstemperatur. Pelletstillförseln kan också optimalt anpassas med hjälp av ett vakuumsystem, en skruv eller en stor lagringsbehållare.

Tekniska detaljer och anslutningsalternativ

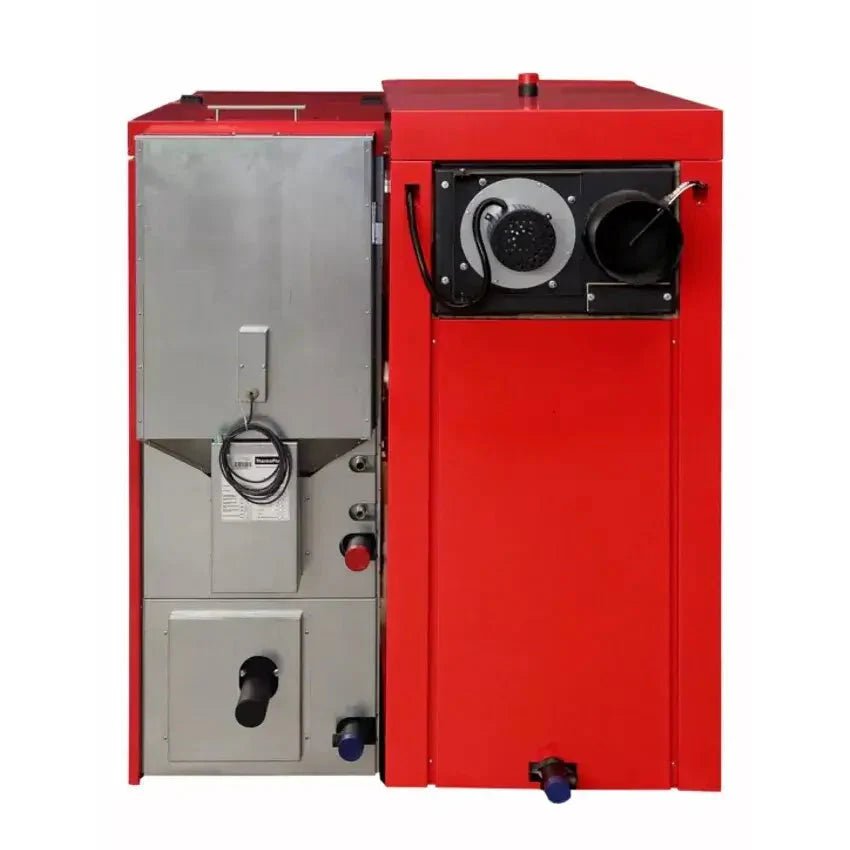

Pannan finns i effektstorlekarna 25, 35 och 45 kW och har standardiserade anslutningar för framledning, returledning och avlopp. Rökrörets diameter varierar mellan 150 mm och 180 mm, beroende på effekten. Alla komponenter är tillverkade och testade enligt högsta kvalitetsstandarder, inklusive TÜV- och CE-certifiering.

Fördelar med PID-logikkombinationen

- Toppmodern kombinationspanna med automatiskt bränslebyte

- Högpresterande ved- och pelletsförbränning med maximal effektivitet

- Enkel användning via färgpekskärm och automatisk styrning

- Miljövänlig med minimala utsläpp

- Rymlig brännkammare för ved upp till 500 mm långa

- Låga driftskostnader och hög effektivitet

- Certifierad enligt EN 303-5:2012 och BImSchV nivå 2

- Långsiktig tillförlitlighet genom omfattande säkerhetsfunktioner

Med PID Logic Kombi väljer du en kraftfull, bekväm och miljövänlig kombinationspanna som på ett idealiskt sätt kombinerar fördelarna med ved- och pelletsuppvärmning.

Tekniska data

• Energieffektivitetsklass A+

• Panna klass 5

• Nominell värmeeffekt 25 kW

• Prestandaområde
  • Ved: 12,5–25 kW
  • Pellets: 7,5–25 kW

• Verkningsgrad 91 %

• Dragkraftskrav 10 Pa

• CO-halt vid nominell belastning: 63 mg/m³ | Delbelastning: 61 mg/m³

• Dammutsläpp 13 mg/m³

• Maximal vedlängd
  • Trä (450-550) x 70 x 50
  • Pellets d=6mm
• Avgasmassflöde
  • Nominell effekt: Ved 0,019 kg/s Pellets 0,0206 kg/s
  • Minsta effekt: ved 0,010 kg/s pellets 0,0553 kg/s

• Höjd 1350 mm

• Bredd 1025 mm

• Djup 1385 mm

• Rökrörsanslutning Ø 150 mm

• Vikt 750,0 kg

Leveransomfattning

• Thermoflux Pelleteringskombination 25 kW
• Montering & Användarmanual
